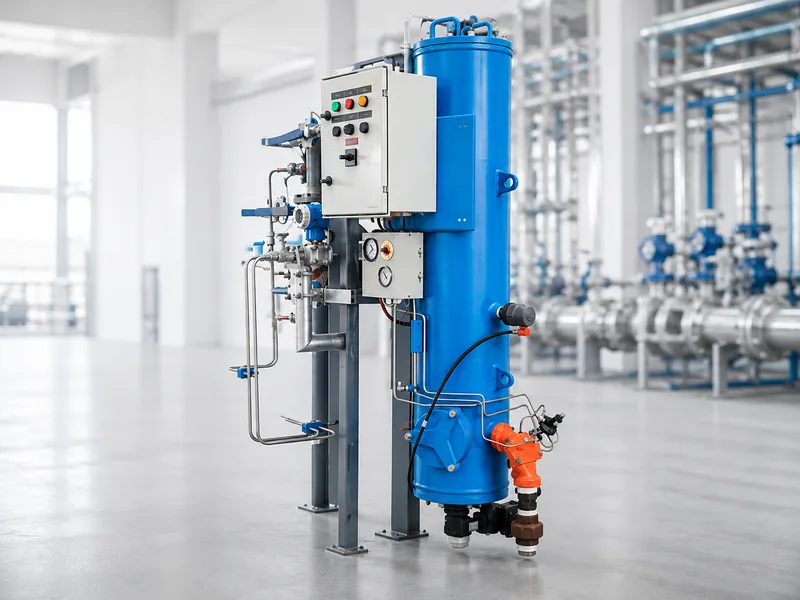

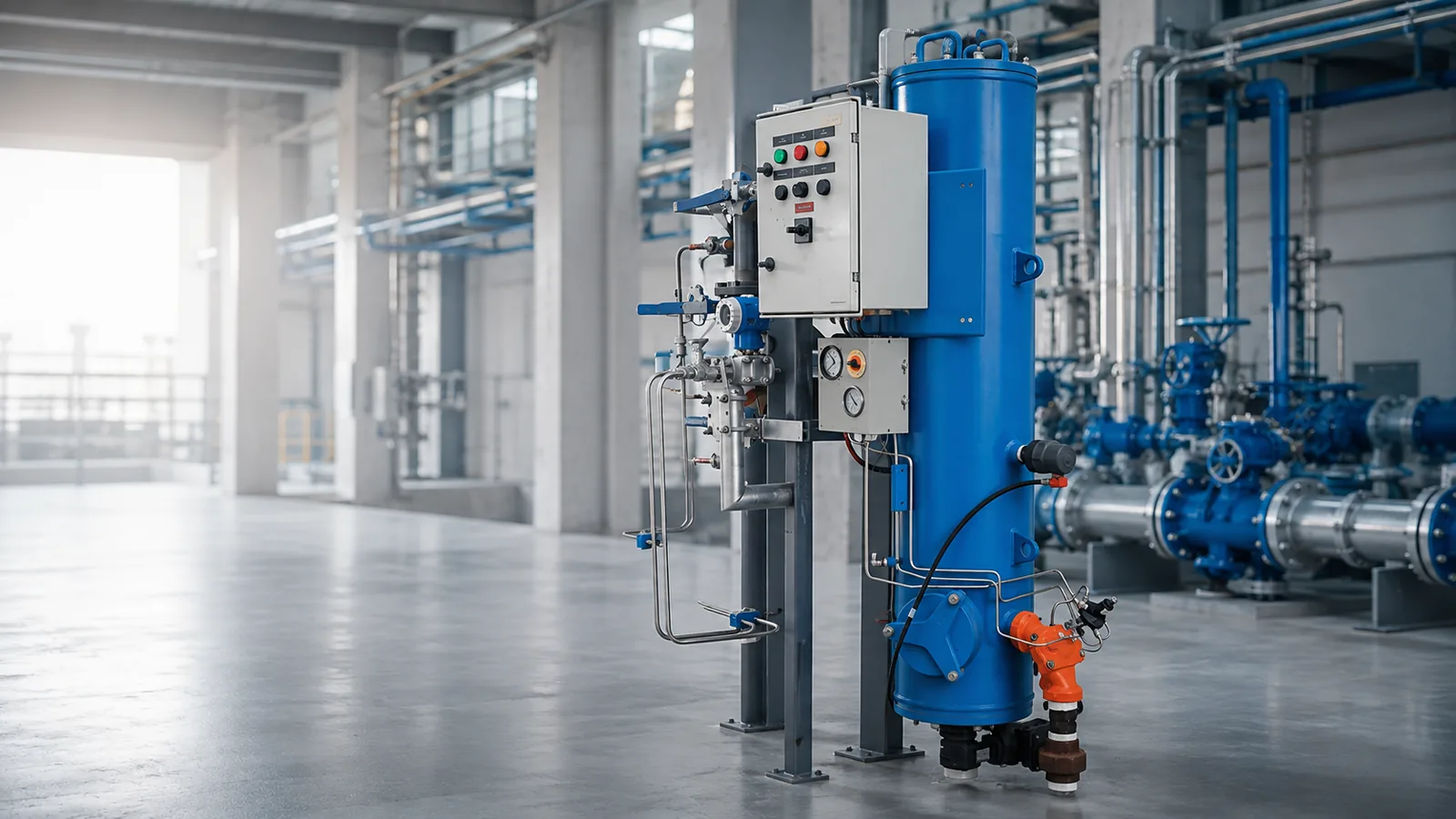

Filtro autolimpiante eléctrico vertical para espacios reducidos
Modelo vertical del filtro autolimpiante eléctrico. Mismo principio de filtración y limpieza automática por PLC, en orientación vertical para instalaciones con espacio en planta reducido.
Principio de operación
El modelo vertical comparte exactamente el mismo principio de filtración y limpieza que el modelo eléctrico horizontal: el fluido entra al cuerpo del filtro, pasa por una rejilla gruesa de pre-filtración y luego a través del tamiz cilíndrico fino. Los sólidos quedan retenidos en la superficie interior del tamiz y el fluido filtrado sale hacia el proceso sin interrupción.
La diferencia exclusiva con el modelo horizontal es la orientación del eje del tamiz cilíndrico: en el modelo vertical el eje es perpendicular al suelo, lo que reduce el área de planta ocupada. El colector con boquillas de succión puntual y el motorreductor operan de forma idéntica al modelo horizontal.
El PLC activa la limpieza por diferencial de presión, por temporizador, en modo continuo o en modo combinado. Las aplicaciones son las mismas que el modelo eléctrico horizontal — la elección entre horizontal y vertical es puramente una decisión de ingeniería de instalación.
Limpieza automática por PLC — idéntica al modelo horizontal
Secuencia de limpieza
- El PLC detecta la condición de activación: diferencial de presión, temporizador o manual.
- Se abre la válvula de purga en la parte inferior del filtro.
- El motorreductor activa el colector en movimiento espiral ascendente (en la versión vertical).
- Las boquillas de succión barren toda la superficie del tamiz aspirando los sólidos.
- Los sólidos son conducidos al efluente de purga.
- Al completar el barrido, la purga se cierra y el motor se detiene.
Modos de activación
- Por diferencial de presión: colmatación parcial del tamiz activa la limpieza
- Por temporizador: ciclos a intervalos configurados
- Modo continuo: para alta carga de sólidos permanente
- Combinado: la condición que se cumpla primero activa la limpieza
Video del equipo
Filtro autolimpiante eléctrico — principio de operación
Aplicaciones — idénticas al modelo horizontal
Agua de proceso industrial
- Filtración en líneas de producción con espacio restringido
- Instalaciones en sótanos o salas de máquinas
- Retrofit en plantas existentes donde no hay espacio horizontal
Energía y offshore
- Centrales térmicas con espacio limitado
- Plataformas petroleras offshore — espacio reducido
- Salas de máquinas de buques
Otros fluidos
- Cualquier aplicación del modelo eléctrico horizontal donde se prefiera orientación vertical
- Fluidos con carga de sólidos variable que requieren PLC
Vertical vs. horizontal — la única diferencia es la orientación
Técnicamente idénticos. La elección es de ingeniería de instalación.
| Variable | Este equipo | Alternativa |
|---|---|---|
| Orientación del eje | Vertical — menor área en planta | Horizontal — instalación estándar |
| Filtración | Idéntica | Idéntica |
| Limpieza automática | Idéntica por PLC | Idéntica por PLC |
| Accionamiento | Motor eléctrico | Motor eléctrico |
| Aplicaciones | Idénticas al modelo horizontal | Idénticas al modelo vertical |
| Cuándo elegir | Espacio en planta reducido — instalaciones en altura | Espacio en planta disponible — instalación estándar |
Ventajas del modelo vertical
Menor área en planta
La orientación vertical reduce el espacio horizontal requerido. Ideal para salas de máquinas, plataformas y plantas con espacio restringido.
Mismo rendimiento que el horizontal
Idéntica eficiencia de filtración y limpieza. No hay compromiso técnico por la orientación.
Operación continua
El caudal filtrado no se interrumpe durante el ciclo de limpieza — igual que todos los modelos autolimpiantes Filtomat Water Systems.
Integración a sistema de control
El PLC permite integrar el filtro al tablero de control de planta mediante señales digitales según configuración del proyecto.
Protección de equipos aguas abajo
Bombas, intercambiadores, membranas y válvulas reciben agua filtrada permanentemente.
Versátil en orientación
Para instalaciones donde el sentido del caudal es vertical o en ángulo, la configuración vertical simplifica las conexiones.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Caudal de diseño | m³/h — consultar por modelo | Definir nominal y pico |
| Micronaje | 15 a 3.000 µm | Según sólido a retener y equipo a proteger |
| Orientación | Vertical | Determinada por el espacio de instalación |
| Accionamiento | Motor eléctrico | Con PLC integrado |
| Material del cuerpo | AISI 304 / AISI 316 / Acero revestido | AISI 316 para fluidos con cloruros |
| Modo de limpieza | ΔP / Temporizador / Continuo / Combinado | Carga variable → ΔP o combinado |
| Presión de operación | Consultar por modelo | según modelo y configuración del equipo |
| Temperatura | Consultar por modelo | según fluido, material y condiciones de operación |
Consultar filtro autolimpiante vertical
Infórmenos el espacio disponible, caudal, tipo de fluido y micronaje requerido.
