Concentrador y purificador de aguas residuales industriales
Sistema de concentración y purificación de aguas residuales mediante manto de resinas de intercambio. Para recuperación de metales e iones en industria minera, galvanoplastia y procesos químicos. Control automático por PLC.
Objetivo del sistema y principio de operación

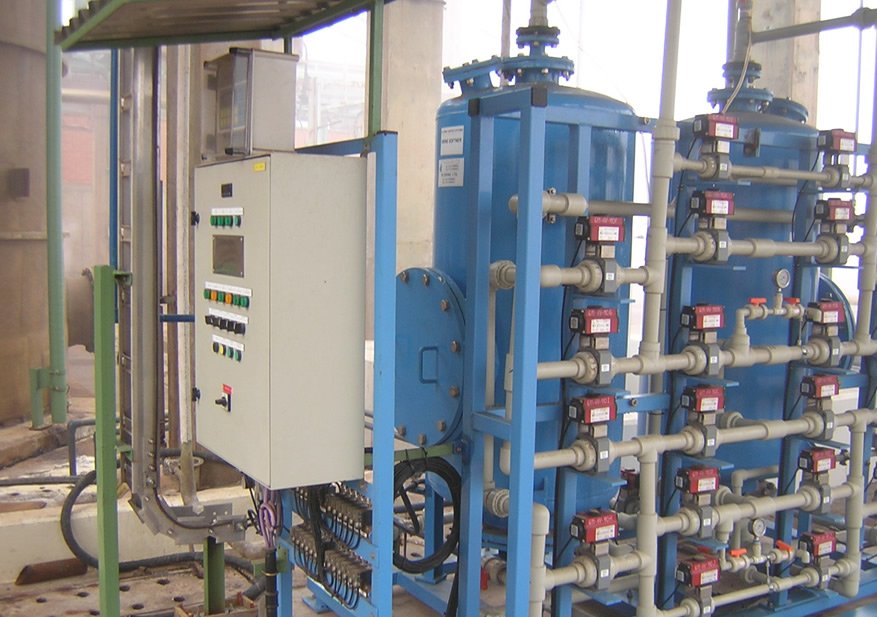

El concentrador y purificador de aguas residuales está orientado principalmente a la recuperación de iones y sólidos valiosos de corrientes de aguas residuales en industria minera, galvanoplastia y procesos químicos. El sistema opera con un manto de resinas de intercambio sobre una estructura con placa de difusión inferior que favorece una distribución homogénea del flujo.
El agua residual ingresa por la parte superior del equipo. Los iones o cationes son retenidos selectivamente por el manto de resinas, y el agua tratada pasa por las boquillas hacia la cámara inferior, saliendo por el punto de salida en la parte inferior del tanque. Luego de un caudal preprogramado, la resina se regenera automáticamente.
La estructura especial del equipo — placa de difusión inferior con boquillas troncocónicas de polipropileno — ayuda a lograr un flujo homogéneo sobre toda la superficie del manto de resinas, tanto durante la operación como durante la regeneración. Esto reduce la formación de canalizaciones que podrían afectar la eficiencia del intercambio iónico.
Regeneración automática del manto de resinas
Cuándo se regenera la resina
- Después de tratar un caudal preprogramado de agua residual
- Cuando la capacidad de intercambio de la resina se aproxima al agotamiento
- La regeneración es completamente automática — controlada por PLC sin intervención del operador
Proceso de regeneración
- La solución regenerante fluye a través del manto de resinas en sentido contrario al proceso.
- Los iones o cationes retenidos en las resinas son desplazados hacia la solución regenerante.
- El exceso de solución regenerante es enjuagado y la resina queda lista para el próximo ciclo.
- El proceso completo es automático — el PLC gestiona todas las etapas.
Aplicaciones industriales típicas
Industria minera
- Concentración y separación de metales como vanadio, cobre, oro, níquel y cobalto en aguas residuales
- Recuperación de metales de valor de corrientes de proceso en minería metalúrgica
Galvanoplastia y recubrimientos
- Absorción y recuperación de metales pesados en soluciones de galvanoplastia
- Tratamiento de baños agotados con recuperación de metales de valor
Procesos químicos e industria
- Clarificado de ácido cítrico, maltosa, glucosa, jarabes y soluciones acuosas
- Pulido de condensados en plantas de vapor y energía
- Eliminación de soluciones no polares en procesos específicos
Enfoque técnico del sistema
La caracterización del agua es el punto de partida
Cada aplicación requiere conocer la concentración de iones a remover, presencia de interferentes, pH, conductividad, temperatura y caudal de diseño. Sin este análisis, no es posible definir la configuración del sistema.
Distribución homogénea del flujo
Las boquillas troncocónicas de polipropileno sobre la placa de difusión inferior ayudan a mantener un flujo uniforme sobre todo el manto de resinas — en operación y en regeneración. Esto contribuye a mejorar la eficiencia y vida útil de la resina.
Regeneración automática
El PLC gestiona la regeneración automática según el caudal tratado — sin intervención del operador para ciclos normales.
Integración con pretratamiento
Para que las resinas funcionen eficientemente, el agua residual de entrada debe estar pretratada: libre de sólidos gruesos, dentro del rango de pH adecuado y sin interferentes que afecten la selectividad de las resinas.
Configuración adaptada al objetivo
El tipo de resina, el regenerante, la concentración de trabajo y la capacidad de intercambio se definen según el análisis del agua y el objetivo de tratamiento específico del proyecto.
Sistema modular y escalable
La capacidad del sistema puede ampliarse agregando columnas adicionales en serie o en paralelo según los requerimientos del proceso.
Variables clave para la especificación
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Análisis del agua residual | Concentración de iones, pH, conductividad, turbidez | Análisis completo requerido antes de especificar |
| Iones a remover | Cationes / Aniones / Metales específicos | Determina el tipo de resina y el regenerante |
| Interferentes presentes | Otras especies iónicas que compiten con la resina | Afecta la selectividad y la eficiencia del intercambio |
| Temperatura del agua | °C — rango de operación | Afecta la cinética de intercambio y la vida útil de la resina |
| Caudal de diseño | m³/h — nominal y pico | Dimensiona la columna de resinas |
| Objetivo de tratamiento | Recuperación / Purificación / Concentración | Define el diseño completo del sistema |
| Uso del agua tratada | Reúso / Descarga / Proceso | Determina los parámetros de calidad del efluente |
