Conjunto móvil de filtrado con hidrociclón y filtro autolimpiante

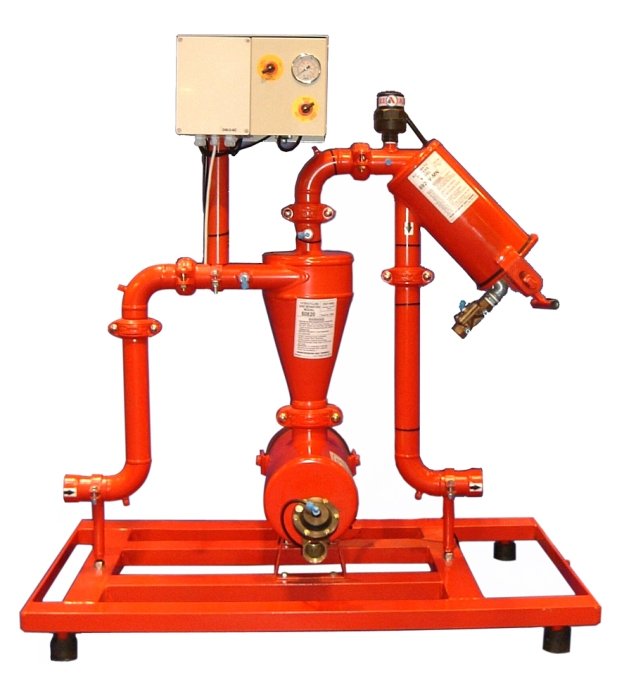

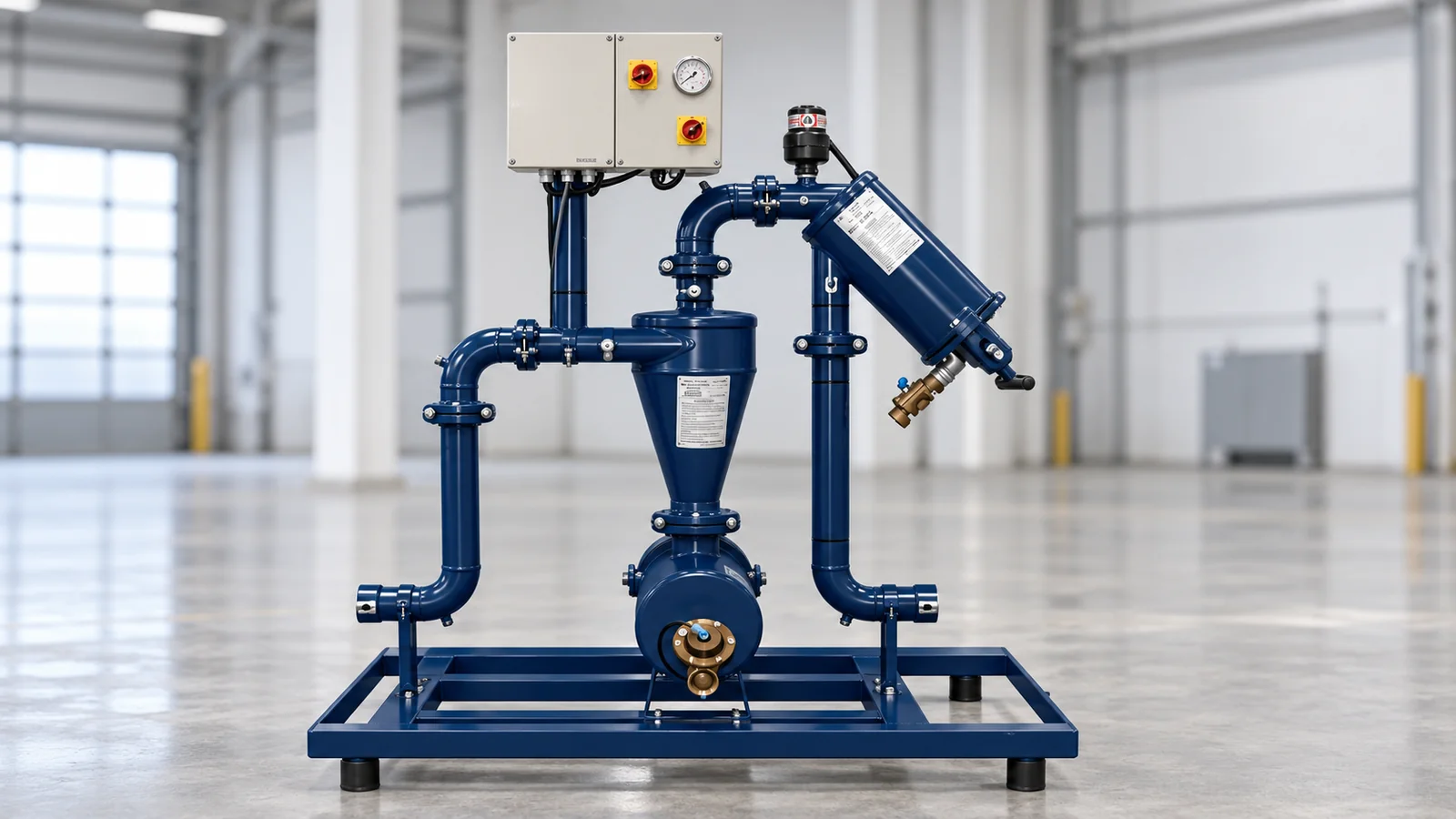

Sistema combinado de hidrociclón y filtro autolimpiante sobre skid paletizado de acero transportable. Para retención de sólidos en agua de pozo, operaciones temporales, mantenimiento y emergencia industrial. Automatismo por presostato diferencial.
Sistema combinado ciclón y filtro de pulido
El conjunto móvil de filtrado está diseñado especialmente para retener sólidos en suspensión en agua de pozo o perforaciones, impidiendo la acumulación de arena en tanques elevados y en el agua de proceso. El sistema combina un hidrociclón de separación eficiente como etapa primaria de separación y un filtro autolimpiante como etapa de pulido final.
El agua entra al sistema y fluye primero al hidrociclón. La fuerza centrífuga empuja las partículas más pesadas que el líquido de manera espiral hacia abajo, hacia una cámara de recolección. El líquido clarificado se mueve hacia arriba al centro y sale hacia el filtro autolimpiante de pulido final. Esta segunda etapa retiene los finos residuales que pasaron el hidrociclón.

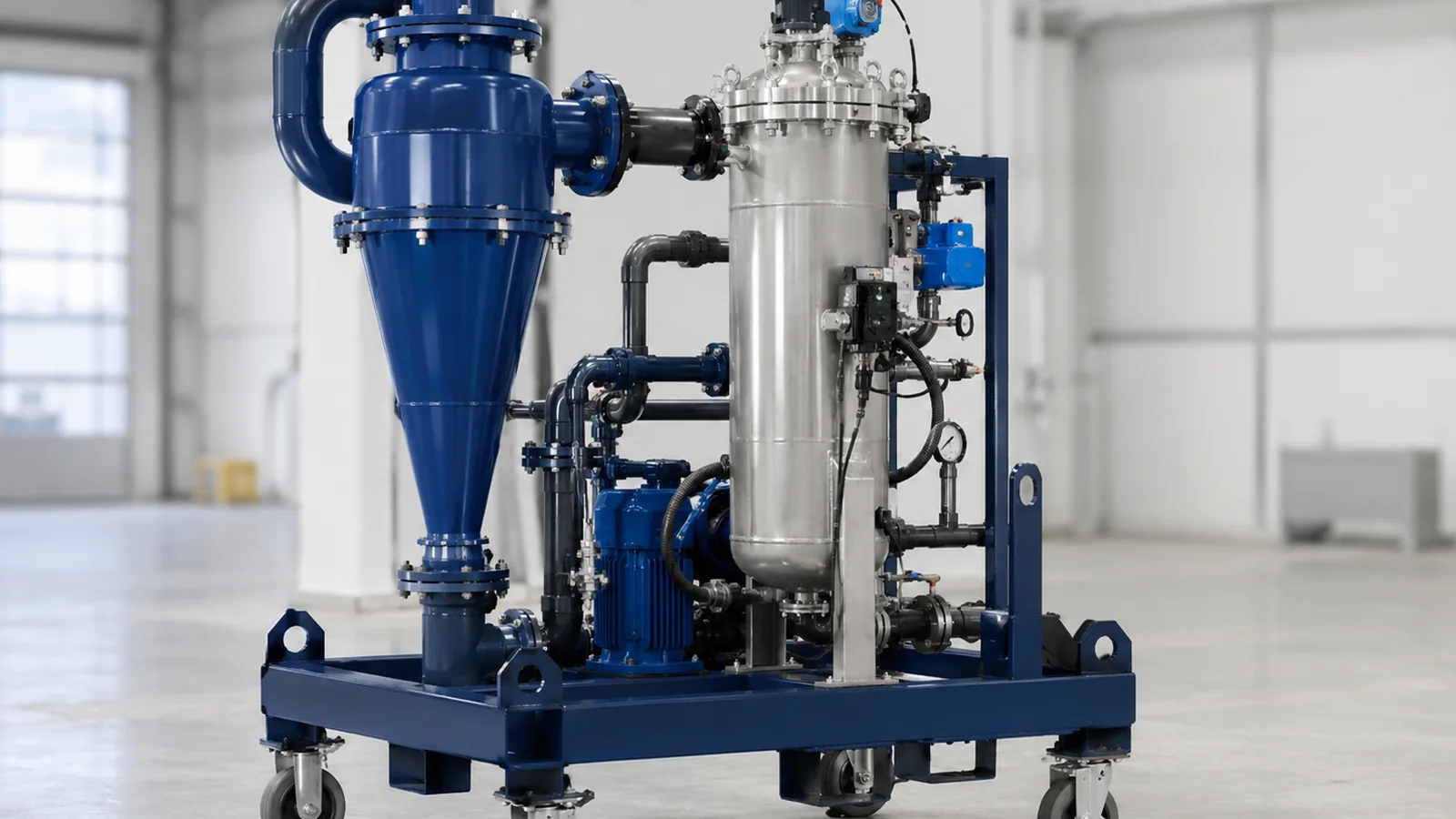

El sistema está montado sobre un skid paletizado de acero y puede transportarse de un lugar a otro con un autoelevador estándar. El sistema se configura para mantener condiciones de operación estables frente a variaciones del caudal de la bomba.
Automatismo por presostato diferencial
El problema que resuelve el automatismo
Durante el arranque de la bomba de pozo y el llenado de la cañería de impulsión, la bomba trabaja con un caudal notablemente superior al de diseño. Como resultado, se produce un incremento de la carga de sólidos en suspensión que llena rápidamente los tanques elevados de arena.
- Un presostato diferencial detecta cuando el caudal de la bomba se incrementa y la presión difiere del valor de diseño — señal de que la carga de sólidos aumentó.
- El presostato activa la purga del hidrociclón y el ciclo de limpieza del autolimpiante de pulido.
- Una vez normalizado el caudal y la presión, el sistema vuelve al modo de operación normal automáticamente.
- Sin intervención del operador para gestionar los picos de carga de sólidos durante el arranque.
Ventaja del sistema en doble etapa
La combinación hidrociclón + autolimpiante maximiza la vida útil del filtro de pulido: el hidrociclón retiene el grueso de los sólidos densos sin consumibles ni desgaste, y el autolimpiante maneja solo los finos residuales, reduciendo la frecuencia de limpieza y el desgaste del mecanismo de succión.
Video del equipo
Conjunto móvil de filtrado — hidrociclón y autolimpiante en operación
Usos típicos del conjunto móvil
Agua de pozo y perforaciones
- Arranque de bomba de pozo — pico de carga de arena
- Pozos con arena que colmatan tanques elevados y cañerías
- Agua de perforación con alta carga transitoria de sólidos
Operaciones temporales
- Filtración de agua en proyectos de construcción de duración limitada
- Pruebas piloto de proceso donde se requiere filtración sin instalación permanente
- Transferencia de fluidos entre tanques — filtración en el punto de trasvasije
Mantenimiento y emergencia
- Backup de sistemas de filtración fijos durante mantenimiento
- Filtración de emergencia cuando el sistema permanente está fuera de servicio
- Operaciones de limpieza de tanques con agua con alta carga de sólidos
Ventajas de la portabilidad
Doble etapa en un sistema compacto
La combinación ciclón + autolimpiante en un solo skid ofrece mayor eficiencia que un filtro único, con bajo costo de instalación y operación.
Transportable con autoelevador
El skid paletizado puede moverse con un autoelevador estándar. Sin obra civil ni instalación fija para relocar el sistema.
Automatismo por presostato diferencial
El sistema detecta los picos de carga de sólidos durante el arranque de bomba y responde automáticamente sin intervención del operador.
Sin consumibles en el hidrociclón
La separación primaria por hidrociclón no tiene elementos filtrantes que reponer ni partes móviles que desgastar.
Conexiones rápidas
El sistema puede conectarse a la línea existente con conexiones rápidas sin necesidad de obras de plomería permanentes.
Flexible en ubicación
Puede instalarse en diferentes puntos del proceso según la necesidad operativa del momento — no está fijo a un único lugar de la planta.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Caudal de diseño | m³/h — definir nominal y pico | El hidrociclón se dimensiona según el caudal máximo |
| Tipo de sólido | Arena / Finos densos / Sólidos de perforación | El ciclón es más eficaz con sólidos más densos que el agua |
| Micronaje del filtro de pulido | Según requerimiento del proceso | El autolimpiante de segunda etapa retiene los finos residuales |
| Automatismo | Presostato diferencial | Detecta picos de caudal y carga de sólidos en arranque de bomba |
| Movilidad | Skid paletizado para autoelevador | Definir si se requiere relocación frecuente o posición fija |
| Tamaño del skid | Según espacio disponible | Informar restricciones de espacio en la instalación |
Consultar conjunto móvil de filtrado
Infórmenos el caudal de la bomba, tipo de sólido, micronaje requerido y uso previsto.
