Filtros industriales de anillos para agua de proceso
Filtración por columna de anillos plásticos ranurados. Para agua de riego, procesos industriales y protección de boquillas. Caudales hasta 80 m³/h por unidad, micronaje 20 a 400 µm. Retrolavado automático en contracorriente.
Filtración por columna de anillos ranurados

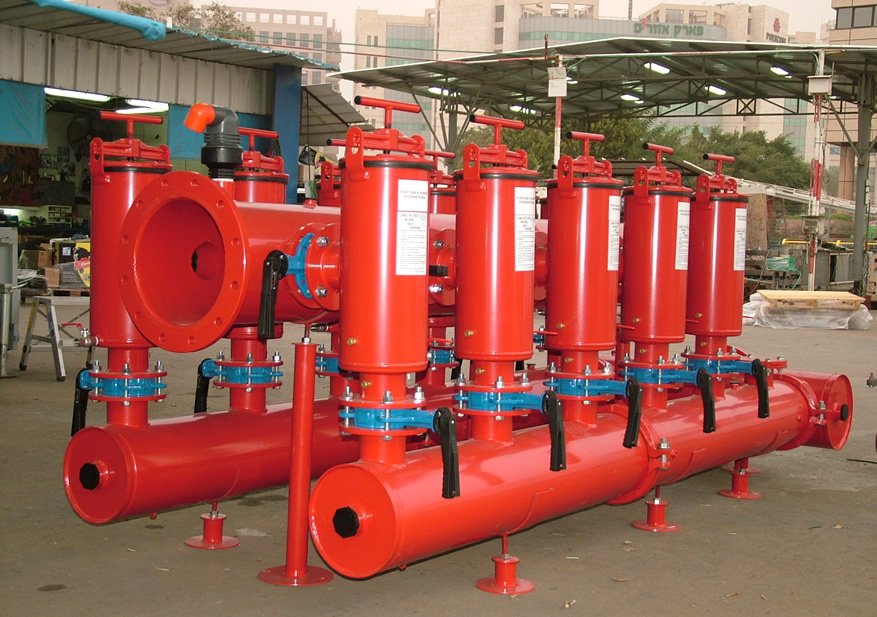

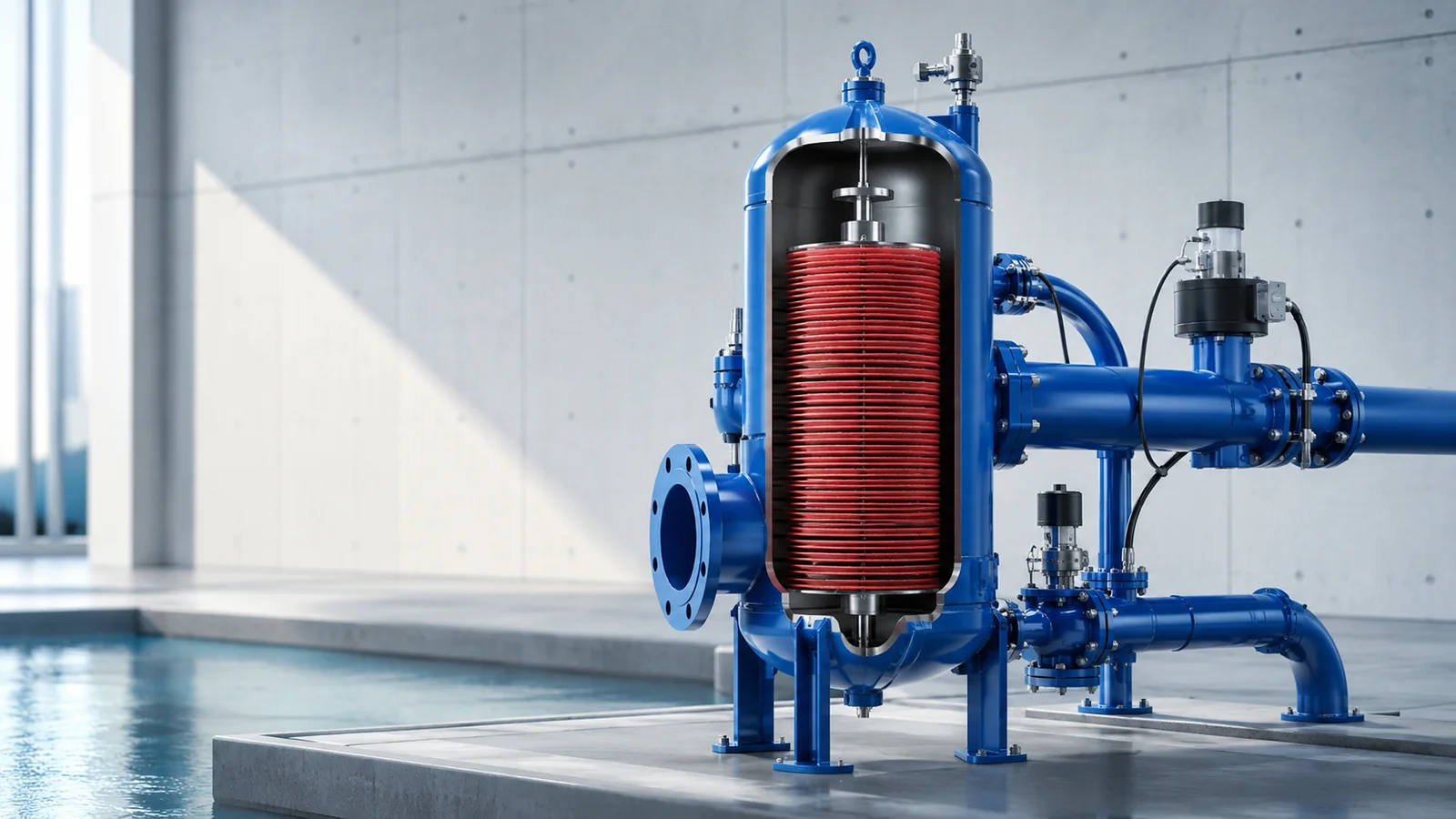

Los filtros de anillos de Filtomat Water Systems están compuestos por anillos plásticos ranurados que, apilados bajo presión de resorte, forman una columna de filtración. Gracias a la estructura especial de ranuras de los anillos, el área efectiva de filtrado es muy grande en relación al volumen del filtro.
El agua entra al exterior de la columna de anillos y fluye radialmente hacia el interior. Las impurezas son retenidas en la parte exterior de la columna de filtrado, y el agua limpia pasa a través de los anillos hacia el interior, saliendo por el colector central.
El retrolavado se realiza en contracorriente: la presión del resorte se libera, los anillos se separan y el flujo inverso desprende y arrastra los sólidos retenidos. La limpieza puede automatizarse con válvula motorizada. Los anillos pueden reemplazarse por cartuchos filtrantes o por rejillas según la aplicación.
Retrolavado en contracorriente
Cómo funciona el retrolavado
- La presión del resorte se libera — los anillos se separan.
- El flujo de agua invertido pasa por el interior de la columna hacia el exterior.
- El agua en contracorriente arrastra los sólidos retenidos fuera de los anillos.
- Al finalizar, el resorte vuelve a comprimir los anillos y se reanuda la filtración normal.
Versatilidad del elemento filtrante
- Los anillos plásticos son el elemento estándar — gran área efectiva de filtrado
- Pueden reemplazarse por cartuchos filtrantes para mayor fineza de filtrado
- Pueden reemplazarse por rejillas para mayor resistencia mecánica
- La versatilidad del cuerpo permite adaptar el filtro a distintas necesidades sin cambiar el equipo
Anillos vs. otras tecnologías de filtración
Los anillos cubren un espacio intermedio entre el tamiz simple y el cartucho filtrante.
| Variable | Este equipo | Alternativa |
|---|---|---|
| Vs. malla metálica | Mayor área efectiva de filtrado por unidad de volumen | Malla más resistente a alta presión diferencial |
| Vs. filtro multimedia (arena) | Compacto — retrolavado más rápido | Arena mejor para turbidez muy fina y cargas orgánicas |
| Vs. cartucho filtrante | Reutilizable — sin costo de reposición de elemento | Cartucho llega a 0,1 µm — rango más fino |
| Vs. autolimpiante tamiz | Menos componentes móviles — mayor simplicidad | Autolimpiante cubre mayor rango de caudal |
| Micronaje | 20 a 400 µm | Varía por tecnología |
| Caudal por unidad | Hasta 80 m³/h | Varía por tecnología |
Aplicaciones industriales y agrícolas
Riego agrícola e industrial
- Protección de goteros y aspersores en sistemas de riego
- Agua de riego con presencia de partículas orgánicas y arena fina
- Primera etapa de filtración en sistemas de fertirrigación
Procesos industriales
- Agua de proceso con contenido de partículas orgánicas
- Filtrado de control para fines industriales
- Protección de instrumentación y equipos de precisión
Pretratamiento
- Primera etapa antes de filtros multimedia o carbón activado
- Protección de membranas de ósmosis inversa como etapa inicial
- Agua de red con partículas en suspensión
Ventajas de los filtros de anillos
Gran área efectiva de filtrado
La geometría especial de los anillos ranurados genera una superficie de filtración muy grande en relación al volumen del filtro, maximizando la capacidad de retención.
Elemento filtrante reutilizable
Los anillos plásticos se limpian por retrolavado y se reutilizan. Sin costo recurrente de reposición de elementos filtrantes como en los filtros de cartucho.
Versatilidad del cuerpo
El mismo cuerpo acepta anillos, cartuchos o rejillas — permite adaptar el nivel de filtración sin reemplazar el equipo.
Retrolavado automatizable
Con válvula motorizada, el retrolavado puede activarse por diferencial de presión o temporizador sin intervención del operador.
Amplia gama de cuerpos
Disponibles en acero carbonado revestido, acero inoxidable, galvanizado, fibra de vidrio (FRP) y otros revestimientos según la agresividad del fluido.
Compacto y de fácil instalación
El diseño compacto facilita la instalación en línea y el mantenimiento. Adecuado donde el espacio físico es limitado.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Caudal unitario | Hasta 80 m³/h por unidad | Para mayor caudal: baterías de filtros en paralelo |
| Micronaje | 20 a 400 µm | Según tamaño de sólido a retener |
| Tipo de sólido | Orgánico / Arena fina / Partículas mixtas | Para fibrosos o alta carga: evaluar autolimpiante o brush |
| Material del cuerpo | Acero carbonado / Inox / Galvanizado / FRP | Según fluido, agresividad y condiciones ambientales |
| Tipo de elemento | Anillos / Cartucho / Rejilla | Según micronaje requerido y tipo de fluido |
| Limpieza | Manual / Automática por ΔP o temporizador | Según frecuencia esperada de limpieza |
| Presión | Según modelo y cuerpo | Informar presión disponible en el punto de instalación |
Consultar filtros de anillos
Infórmenos caudal, micronaje requerido, tipo de fluido y nivel de automatismo.
