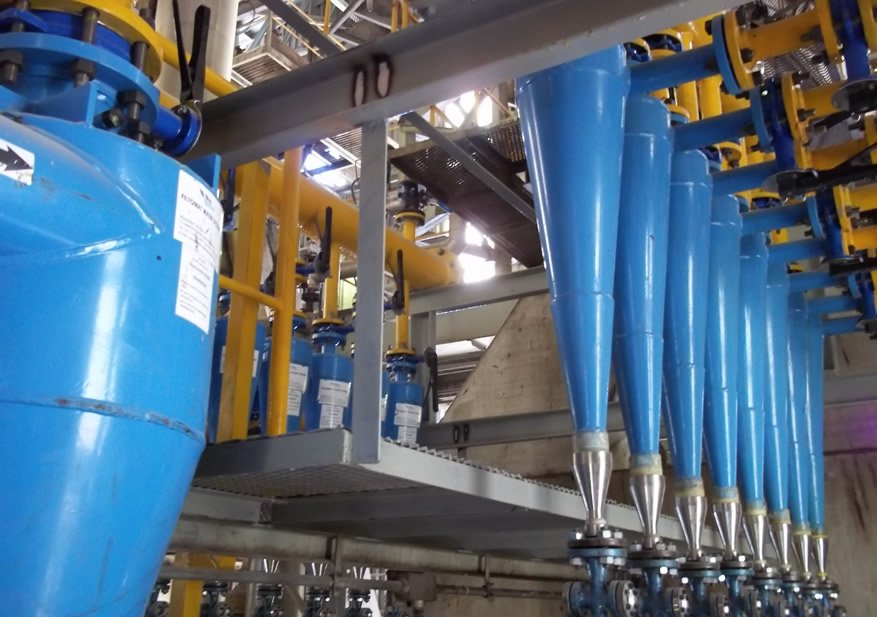

Multiciclones desarenadores para arena, limo y sólidos densos
Separación de arena, limo y finos de brocas de perforación del fluido de perforación en torres onshore y offshore. También para industria carbonífera, minería e hidroeléctrica. Equipos autoportantes sobre patín transportable con toberas de alta resistencia al desgaste.
Principio de separación centrífuga
La separación de los sólidos del fluido de perforación se realiza mediante fuerza centrífuga. El fluido ingresa tangencialmente al cuerpo cilíndrico-cónico del ciclón, generando un movimiento espiral descendente. La fuerza centrífuga empuja las partículas más pesadas que el líquido hacia la pared interna del cono, donde descienden en espiral hasta la descarga inferior.
El fluido clarificado se mueve hacia arriba al centro del ciclón y sale por la salida superior (overflow). Los sólidos concentrados salen por la descarga inferior (underflow) hacia la tolva de recolección, que incluye purgas incorporadas al sistema.
Las aplicaciones de los multiciclones son múltiples: en torres de perforación de petróleo y gas onshore y offshore, separan arena, limo y restos de brocas de perforación del fluido de perforación. También se utilizan en industria del carbón, minería, centrales hidroeléctricas y construcción para desarenado de bentonita y fluidos de proceso. Los multiciclones se diseñan de acuerdo al tamaño de sólidos a retener y caudales de operación.
Desander y Desilter — diferencia entre tipos
Desander — arenas y sólidos gruesos
Los multiciclones Desander están orientados a la separación de arena y sólidos más gruesos presentes en fluidos de perforación y agua de proceso. El diámetro del ciclón y la geometría del cono se dimensionan para el tipo y tamaño de sólido específico de cada aplicación.
Desilter — limos y sólidos finos
Los multiciclones Desilter están orientados a la separación de limos y sólidos más finos que los Desander. El menor diámetro del ciclón genera mayor fuerza centrífuga para capturar partículas de menor tamaño. El punto de corte real de separación depende del caudal, la presión disponible, la densidad del fluido y las características del sólido.
Diseño modular y transportable
- Los multiciclones están montados sobre patines para fácil transporte en zonas de perforación
- Son equipos autoportantes, modulares y transportables
- Tolva con purgas incorporadas al sistema
- Zaranda vibratoria para reúso de fluidos de perforación (opcional)
- Toberas de alta resistencia al desgaste con fácil recambio en campo
- Acoplamiento por uniones rápidas — desmontaje en minutos
Video del equipo
Multiciclones desarenadores Desander/Desilter — Oil & Gas
Aplicaciones industriales
Oil & Gas — perforación
- Torres de perforación onshore: separación de arena y limo del fluido de perforación
- Torres de perforación offshore: plataformas marinas y buques perforadores
- Reducción del costo de mantenimiento de equipos de perforación al extraer sólidos del fluido
Minería e industria
- Industria del carbón: clasificación y limpieza de finos de carbón
- Minería en general: desarenado de fluidos de proceso y molienda
- Construcción: desarenado de bentonita en perforaciones de grandes diámetros
Agua y energía
- Centrales hidroeléctricas: separación de arena antes de turbinas
- Tomas de agua industrial con alta carga de arena en suspensión
- Protección de bombas en sistemas con agua superficial arenosa
Ventajas operativas de los multiciclones
Sin partes móviles
La separación se realiza por fuerza centrífuga — sin rodamientos, ejes ni elementos rotativos que fallen o requieran lubricación. Alta confiabilidad en condiciones de trabajo exigentes.
Reduce costos de mantenimiento de equipos de perforación
Al extraer los sólidos del fluido de perforación antes de que recirculen por la bomba y los equipos de fondo, se reduce significativamente el desgaste de estos componentes.
Transporte rápido entre locaciones
El montaje sobre patín facilita el traslado entre locaciones. El transporte, la base, las conexiones y las obras auxiliares se definen para cada configuración y sitio.
Toberas de fácil recambio en campo
Las toberas son la parte de mayor desgaste en el ciclón. El diseño de Filtomat Water Systems permite reemplazarlas en el campo en minutos, sin necesidad de taller especializado.
Zaranda vibratoria opcional para reúso
La zaranda vibratoria opcional separa los sólidos del fluido de perforación descargado, permitiendo el reúso del fluido — reduciendo el consumo y el costo de los aditivos de perforación.
Modular y escalable
Se diseña como batería de múltiples ciclones para alcanzar el caudal requerido. La modularidad permite ajustar la capacidad según las necesidades del proyecto.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Tipo de fluido | Lodo de perforación / Agua con arena / Pulpa mineral | Determina la densidad de referencia para el diseño |
| Tamaño de sólidos a retener | Desander: arenas y sólidos gruesos / Desilter: limos y sólidos finos | El punto de corte depende del caudal, presión, densidad del fluido y geometría del ciclón |
| Caudal de diseño | m³/h — definir para dimensionar la batería | El número de ciclones en paralelo escala según el caudal |
| Densidad del fluido | kg/m³ — lodo de perforación o agua | Afecta la eficiencia de separación centrífuga |
| Material de las toberas | Alta resistencia al desgaste | Las toberas son el componente de mayor desgaste — especificar según abrasividad |
| Zaranda vibratoria | Opcional para reúso del fluido | Recomendada cuando el fluido de perforación tiene alto costo |
| Montaje | Sobre patín / Sobre estructura fija | Según necesidad de movilidad entre locaciones |
Especificar multiciclones Desander/Desilter
Infórmenos tipo de fluido, caudal, tamaño de sólidos, densidad del fluido y condiciones de la locación.
