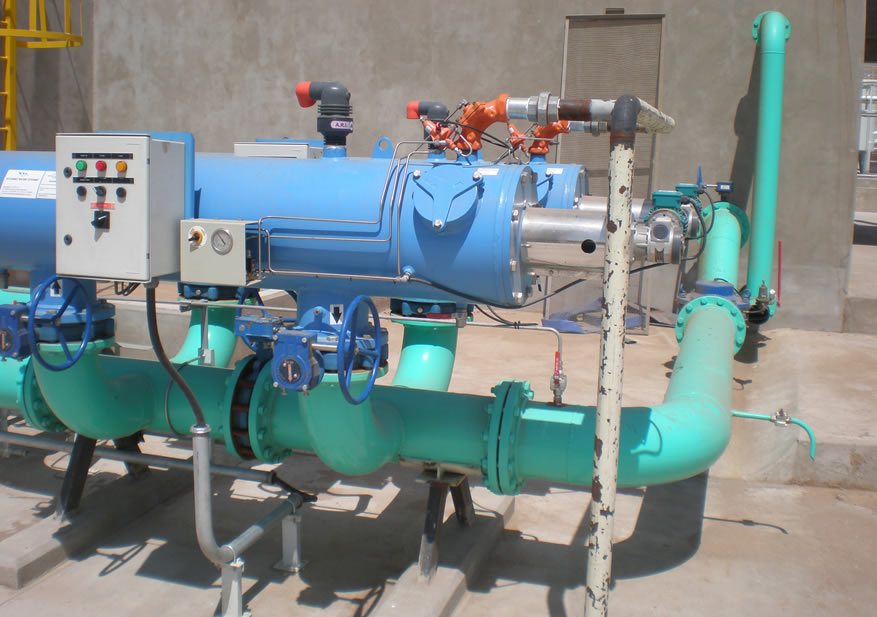

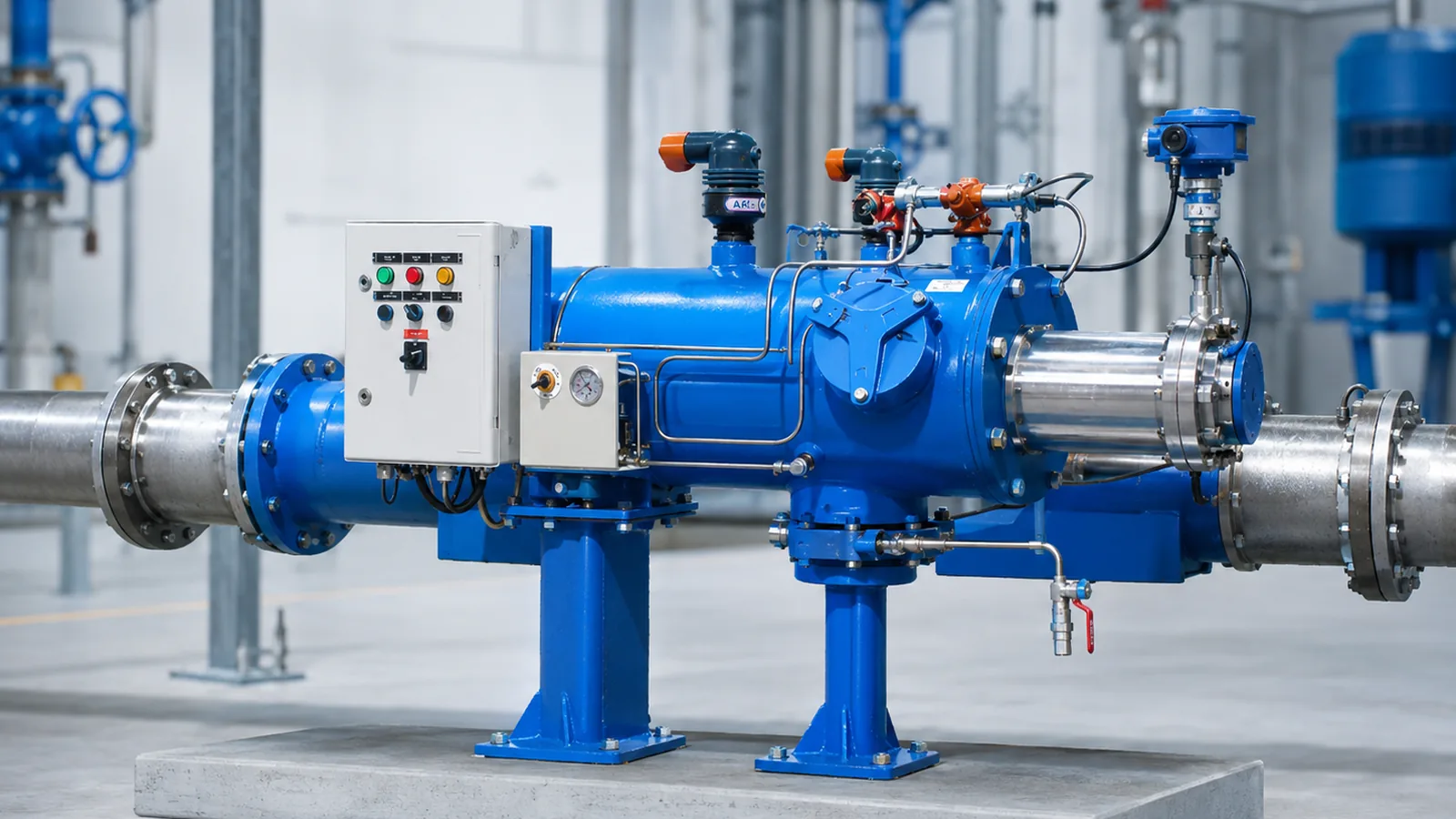

Filtro autolimpiante eléctrico para operación industrial continua
Filtración continua con limpieza automática accionada por motor eléctrico e iniciada por PLC. La continuidad y el desempeño de la limpieza se verifican según presión disponible, diferencial, caudal y configuración. Para agua industrial, enfriamiento, lastre y fluidos con carga de sólidos variable.
Cómo funciona el filtro eléctrico
El agua que ingresa al filtro pasa primero por una rejilla gruesa de pre-filtración que retiene partículas grandes que podrían dañar el tamiz fino. Luego el fluido fluye radialmente a través del tamiz cilíndrico — los sólidos quedan retenidos en la superficie interior del tamiz y el agua filtrada continúa hacia el proceso; el caudal disponible durante la limpieza depende del modelo y de las condiciones de operación.
El accionamiento eléctrico opera el mecanismo de limpieza con independencia de la presión disponible en la línea. Esto lo hace especialmente adecuado cuando el caudal de proceso es variable, cuando la presión fluctúa, o cuando la concentración de sólidos es elevada y requiere ciclos de limpieza frecuentes o continuos.
El colector interno succiona las impurezas de la superficie del tamiz y las drena por la purga. Las boquillas de succión puntual generan la fuerza necesaria para aspirar incluso partículas adheridas o entrelazadas. El motorreductor hace girar el colector en movimiento espiral, asegurando que toda el área del tamiz sea barrida en cada ciclo.
Limpieza automática por PLC — sin interrumpir el proceso
Cuándo se activa la limpieza
- Por diferencial de presión: cuando la caída de presión entre entrada y salida supera el umbral configurado, indicando colmatación parcial del tamiz.
- Por temporizador: el PLC inicia la limpieza a intervalos regulares, independientemente de la carga de sólidos.
- Modo continuo: el mecanismo opera permanentemente — adecuado para fluidos con muy alta carga de sólidos.
- Modo combinado: la condición que se cumpla primero activa la limpieza — útil con carga de sólidos muy variable.
Los parámetros se configuran en el PLC según las condiciones reales, optimizando el consumo de agua de purga y la vida del mecanismo.
Secuencia del ciclo de limpieza
- El PLC activa la secuencia: abre la válvula de purga inferior.
- El motorreductor arranca y hace girar el colector en movimiento espiral.
- Las boquillas barren toda la superficie del tamiz aspirando los sólidos retenidos — incluidas partículas adhesivas.
- Los sólidos son conducidos al efluente de purga.
- Al completar el barrido de toda el área, el PLC cierra la purga y detiene el motorreductor.
Video del equipo
Filtro autolimpiante eléctrico — funcionamiento
Proceso de limpieza automática
Aplicaciones industriales típicas
Aplicaciones industriales del filtro autolimpiante eléctrico, organizadas por sector. El modelo eléctrico es el más versátil de la familia por su independencia de la presión del proceso.
Agua de proceso industrial
- Filtración continua en líneas de producción con carga de sólidos variable
- Protección de intercambiadores, válvulas y boquillas aspersoras
- Circuitos de agua de refrigeración — cerrados y abiertos
Energía y metalurgia
- Centrales térmicas y plantas de generación de energía
- Purificación del agua de refrigeración en procesos de colada continua
- Protección de instrumentación de precisión en plantas de proceso
Marina y offshore
- Filtración en sistemas de lastre de buques
- Plataformas petroleras offshore — agua de servicio y proceso
- Tratamiento de agua de mar y fluidos con alta concentración de sólidos
Oil & Gas
- Agua de inyección y formación en yacimientos
- Agua de proceso en plantas de producción
- Pretratamiento para sistemas de separación aguas abajo
Agua de fuente superficial
- Filtración de agua de río para procesos industriales y potabilización
- Agua de lago o reservorio con carga orgánica variable
- Protección de bombas en tomas de agua superficiales
Otros fluidos
- Fluidos con carga de sólidos variable en procesos químicos
- Soluciones acuosas con sólidos de densidad similar al fluido
- Agua con contenido de minerales o sales en industria extractiva
Eléctrico vs. hidráulico — cuándo elegir cada modelo
Ambos modelos realizan la misma función de filtración. La diferencia está en el mecanismo que acciona la limpieza. La elección depende de las condiciones del proceso y la instalación.
| Variable | Filtro eléctrico | Filtro hidráulico |
|---|---|---|
| Accionamiento de limpieza | Motor eléctrico | Presión del proceso |
| Energía eléctrica necesaria | Sí — motor y PLC | No — sin energía eléctrica |
| Presión mínima de proceso | Sin requisito — motor independiente | Requiere presión suficiente para accionar la purga |
| Carga de sólidos variable o alta | ✓ Óptimo — PLC adapta la frecuencia | Moderado — accionado solo por ΔP |
| Instalaciones remotas sin electricidad | No aplicable | ✓ Ideal |
| Integración SCADA / control de planta | ✓ Señales digitales / integración a sistema de control según configuración | Señales básicas |
| Modo de limpieza continua | ✓ Disponible | No disponible |
| Proceso con baja presión disponible | ✓ Sin dependencia de presión | Puede ser insuficiente |
| Complejidad de instalación | Requiere tablero eléctrico y alimentación | Menor — sin componentes eléctricos |
Regla práctica: si hay energía eléctrica disponible y la carga de sólidos es variable o alta — preferir el modelo eléctrico. Si la instalación es remota sin electricidad, o la presión del proceso es constante y suficiente para accionar la purga — evaluar el modelo hidráulico.
Ventajas del modelo eléctrico en operación industrial
Continuidad durante la limpieza
Según el modelo y las condiciones de operación, la limpieza automática permite mantener el servicio sin una parada manual del filtro.
Limpieza adaptativa a la carga real
El PLC ajusta la frecuencia de limpieza según la carga real de sólidos. Con carga baja, el filtro limpia menos y ahorra agua de purga; con carga alta, aumenta la frecuencia automáticamente.
Protección de equipos aguas abajo
Intercambiadores, bombas, válvulas, boquillas y membranas reciben agua con menor carga de partículas, reduciendo ensuciamiento por sólidos y frecuencia de mantenimiento. La dureza y el control microbiológico requieren tratamientos específicos.
Menor intervención manual
Sin necesidad de parar el equipo para limpiar el elemento filtrante. El operador interviene solo para mantenimiento preventivo programado y revisiones periódicas.
Integración a control de planta
El PLC puede comunicarse con el SCADA o sistema de control de planta para centralizar el monitoreo.
Purga de volumen controlado
El mecanismo de succión puntual extrae solo los sólidos retenidos con volumen de purga controlado, a diferencia del retrolavado convencional que usa mayor volumen de agua para limpiar.
Datos técnicos para cotizar y criterios de selección
Datos necesarios para dimensionar y especificar el filtro correctamente. Cuanto más precisa sea la información de proceso, más ajustado será el dimensionamiento.
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Caudal de diseño | m³/h — nominal y pico | Incluir variaciones de proceso y factor de servicio |
| Micronaje del tamiz | 15 a 3.000 µm | Definir según tamaño de sólido a retener y equipo a proteger |
| Tipo de sólido | Arena, orgánico, fibroso, adhesivo | Fibrosos y adhesivos requieren revisión del tipo de mecanismo de limpieza |
| Concentración de sólidos | mg/L — normal y pico | Alta o muy variable → modelo eléctrico es el recomendado |
| Presión de operación | Consultar por modelo | según modelo y configuración del equipo |
| Temperatura del fluido | Consultar por modelo | según fluido, material y condiciones de operación |
| Material del cuerpo | AISI 304 / AISI 316 / Acero revestido | Seleccionar material y elastómeros según composición, cloruros, temperatura y presión |
| Compatibilidad química | pH, solventes, agentes oxidantes | Informar composición completa del fluido — incluir elastómeros y juntas |
| Modo de limpieza | ΔP / Temporizador / Continuo / Combinado | Carga variable → ΔP o combinado. Carga muy alta → modo continuo |
| Integración de control | Señales digitales / integración a sistema de control | según configuración del proyecto |
| Orientación de instalación | Horizontal / Vertical | Definir según espacio disponible y dirección del caudal de proceso |
Dimensionar filtro autolimpiante eléctrico
Infórmenos caudal, tipo de fluido, concentración de sólidos, micronaje requerido y condiciones de instalación.
