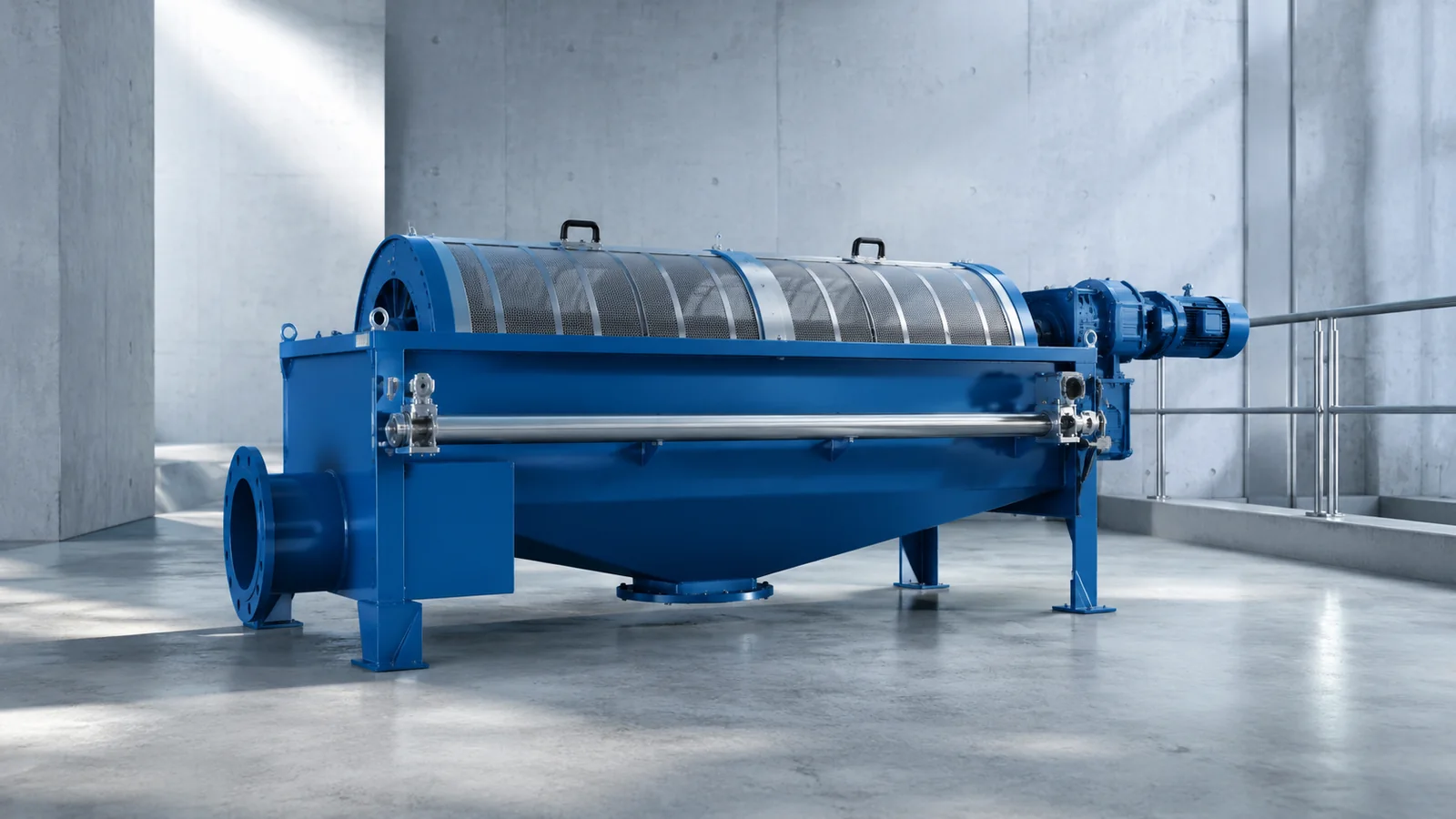

Filtro rotativo tamiz para separación continua de sólidos
Tamiz rotativo con limpieza continua automática por PLC para fluidos con alta carga de sólidos variables. Caudales de 10 a 6.000 m³/h. Tamices de 0,15 a 2 mm. Pretratamiento de efluentes industriales, municipales y de industria alimenticia.
Cómo funciona el tamiz rotativo

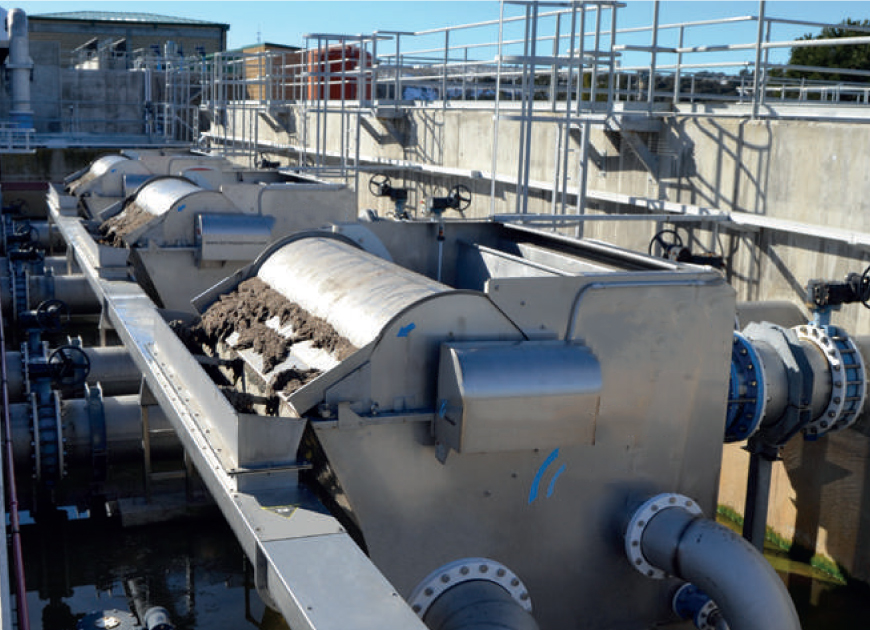

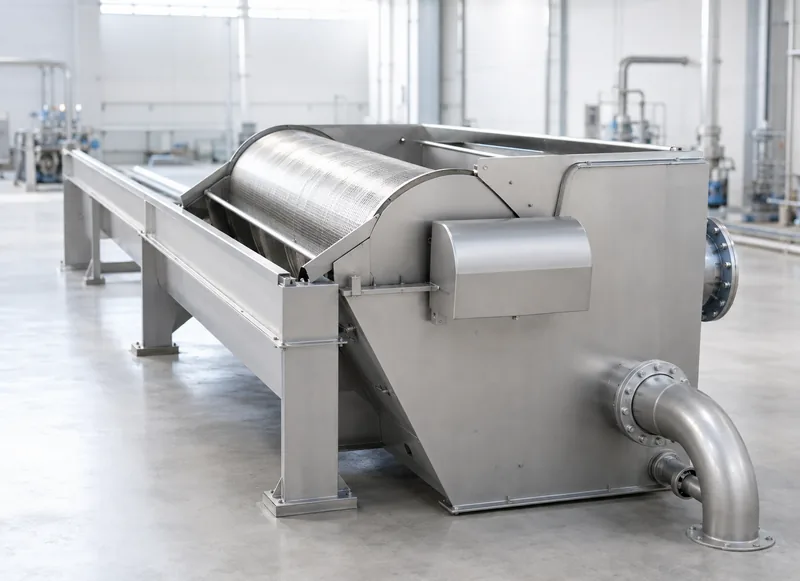

Las aguas ingresan al filtro por la brida trasera y se distribuyen uniformemente a lo largo del cilindro rotativo que gira a velocidad variable. Los sólidos quedan atrapados en la superficie del tamiz a medida que el agua pasa de afuera hacia adentro del cilindro. El agua filtrada sale por la brida inferior y continúa al proceso.
Desde la parte interior del cilindro, picos rociadores inyectan agua a presión sobre la superficie interior del tamiz, desprendiendo los sólidos retenidos en el exterior. Los sólidos desprendidos son conducidos al rascador y a la bandeja de salida inclinada, desde donde caen por gravedad hacia el colector de sólidos. Opcional: compactación de sólidos a la salida para reducir el volumen de residuo.
El equipo cubre un amplio rango de caudales y aberturas de tamiz según el modelo. Diseñado para operar largos períodos sin atención, con posibilidad de instalación dentro de contenedor como opción para climas extremos o espacios cerrados.
Limpieza continua automática por PLC
Control adaptativo de velocidad
La autolimpieza se activa automáticamente mediante PLC, que ajusta la velocidad de rotación del cilindro en función de la carga de sólidos en suspensión. A mayor carga de sólidos, mayor velocidad de rotación y mayor frecuencia de impacto de los rociadores sobre el tamiz. A menor carga, la velocidad se reduce minimizando el desgaste.
- Los programas de limpieza se accionan según la carga de sólidos, tipo de sólidos y variables del proceso
- Sin intervención del operador durante ciclos normales de operación
- El sistema puede operar en largos períodos sin atención
Diferencia conceptual: tambor rotativo vs. disco rotativo
El principio de filtración y limpieza es el mismo. La diferencia es geométrica: el tambor es un cilindro horizontal giratorio, mientras el disco es una serie de platos circulares verticales que giran. Los tamices de disco pueden ofrecer mayor área filtrante por unidad de espacio en determinadas configuraciones. La selección entre uno y otro depende del caudal, el espacio disponible y las características del efluente. se define durante la ingeniería del proyecto la configuración más adecuada para cada aplicación.
Aplicaciones industriales y municipales
Pretratamiento de efluentes
- Pretratamiento de efluentes municipales antes del tratamiento biológico
- Primera etapa de separación de sólidos en efluentes industriales
- Reducción de carga de sólidos antes de decantadores y reactores
Industria alimenticia y bebidas
- Industria vitivinícola: hollejos, semillas y sólidos de proceso
- Industria cervecera: levaduras y sólidos de fermentación
- Industria tomatera: pieles y semillas en agua de proceso
- Industria láctea y cárnica: sólidos orgánicos en agua de proceso
- Conservas de pescado: escamas y residuos orgánicos
Industria textil y química
- Industria textil: fibras y tintes en agua de proceso
- Papelera: fibras en agua blanca y efluentes
- Lavaderos y tintorería industrial
- Industria química: sólidos en efluentes de proceso
Ventajas del filtro rotativo tamiz
Grandes caudales en un solo equipo
Caudales de 10 a 6.000 m³/h por unidad. Para los caudales más grandes del proceso — sin necesidad de instalar múltiples filtros en paralelo.
Limpieza continua sin paradas
La rotación del cilindro y los rociadores operan de forma continua. El proceso de filtración no se interrumpe durante la limpieza.
Control adaptativo de velocidad
El PLC ajusta la velocidad de rotación según la carga real de sólidos — eficiente con carga baja, intensivo con carga alta. Sin operación a velocidad máxima innecesaria.
Operación desatendida por largos períodos
El sistema puede operar sin intervención del operador durante períodos prolongados — adecuado para plantas de operación continua 24/7.
Amplio rango de tamices
Tamices de 0,15 a 2 mm disponibles — permite adaptar el equipo al tamaño de sólido específico de cada proceso.
Opcional: compactación de sólidos
El sistema de compactación de sólidos a la salida reduce el volumen del residuo, facilitando su manipulación y reduciendo el costo de disposición.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Caudal | 10 a 6.000 m³/h | Definir caudal nominal y pico del proceso |
| Tamiz | 0,15 a 2 mm de abertura | Según tamaño de sólido a retener |
| Tipo de sólido | Fibroso / Orgánico / Inorgánico / Mixto | Determina el tamaño de tamiz y los rociadores |
| Carga de sólidos | Concentración normal y pico | Afecta la velocidad de rotación y el sistema de limpieza |
| Material del cuerpo | Acero inoxidable / Otros según fluido | Fluidos corrosivos requieren materiales especiales |
| Configuración | Tambor / Disco | se define durante la ingeniería del proyecto según caudal y espacio |
| Compactación de sólidos | Opcional | Para reducir volumen del residuo sólido a disponer |
| Contenedor | Opcional | Para instalaciones en zonas remotas o con condiciones climáticas extremas |
Dimensionar filtro rotativo tamiz
Infórmenos caudal, tipo de sólido, abertura de tamiz requerida y características del proceso.
