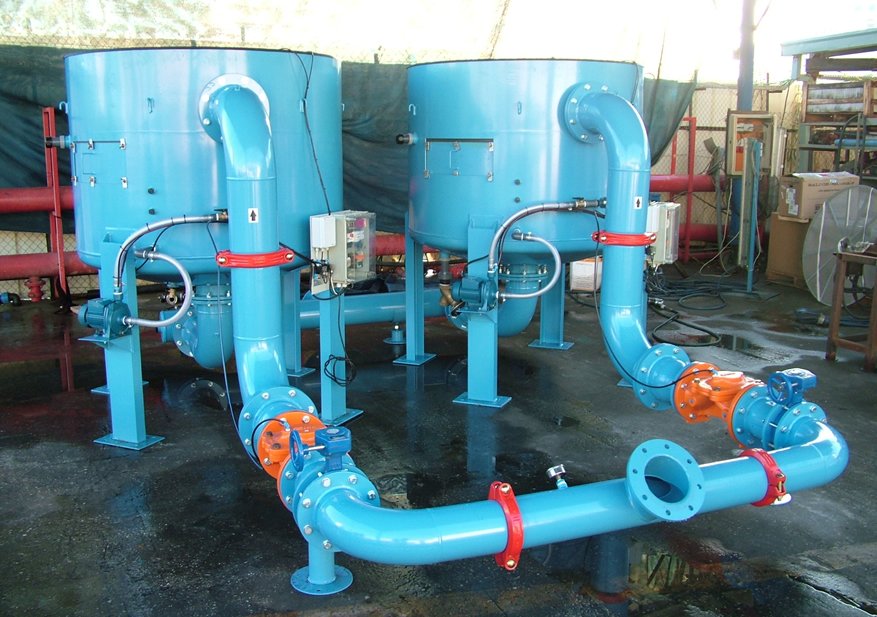

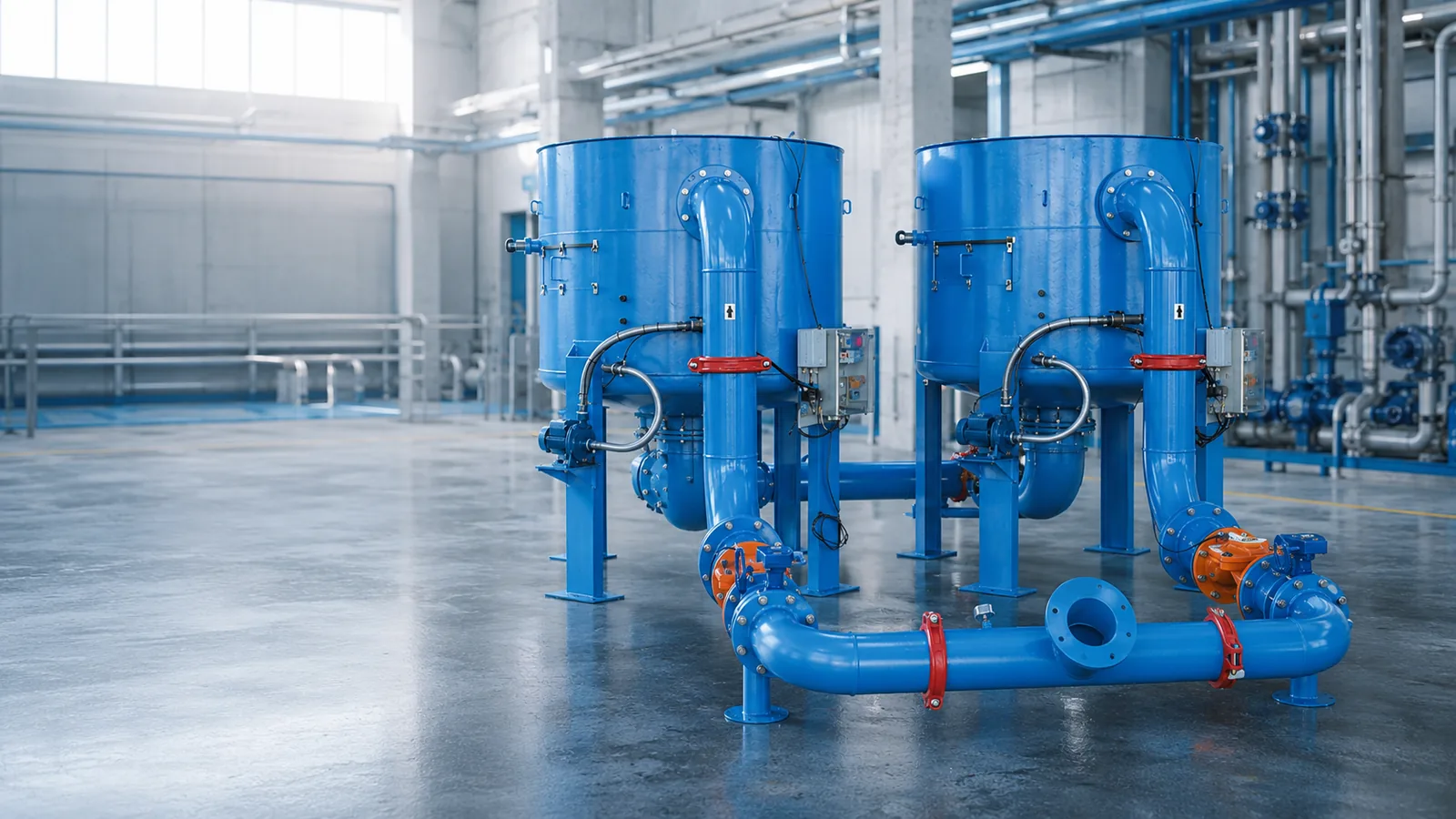

Filtro autolimpiante gravitacional para sólidos fibrosos y baja presión
Filtración continua por gravedad con limpieza automática mediante brazo giratorio y rociadores. Para fluidos con alta carga de sólidos fibrosos, orgánicos y biomasa. 100 a 230 m³/h por unidad, tamiz 80 a 250 µm.
Cómo funciona el filtro gravitacional
El agua cruda ingresa por una entrada tangencial al canal de alimentación periférico y se introduce en el tamiz horizontal a través de las aberturas del canal perimetral. La filtración ocurre por gravedad a medida que el agua atraviesa el tamiz horizontal hacia abajo, acumulándose en el compartimiento inferior. Cuando el nivel del agua filtrada alcanza la altura del caño de salida, el agua limpia fluye hacia el consumo.
El nivel del agua filtrada es regulado por un flotante diferencial que mantiene constante la presión sobre el tamiz. Este mecanismo favorece una distribución homogénea del fluido sobre la superficie filtrante.
El filtro gravitacional es especialmente eficaz para fluidos con alta carga de sólidos fibrosos y orgánicos — tipo pulpa de papel, biomasa, algas, fibras vegetales — que colmatarían rápidamente un filtro autolimpiante convencional con tamiz vertical.
Limpieza automática por brazo giratorio y rociadores
Cómo se limpia el tamiz
- La suciedad acumulada en el tamiz horizontal activa el ciclo cuando la pérdida de carga o el temporizador lo indica.
- Un brazo giratorio equipado con picos rociadores inyecta agua a presión sobre toda la superficie del tamiz.
- Los residuos desprendidos son arrastrados hacia la boca central del tamiz y conducidos al compartimiento de residuos.
- En el compartimiento, un tamiz en la pared interior retiene los sólidos mientras el agua de lavado retorna al compartimiento de agua filtrada.
- El ciclo de limpieza concluye sin interrumpir el caudal de proceso filtrado.
Datos técnicos originales
- Caudal: 100 a 230 m³/h por unidad
- Tamiz: AISI 316 — tamaños de filtrado 80 a 250 µm
- Superficie de filtración: hasta 2,54 m²
- Presión de trabajo mínima: 0,2 bar
- Construcción: acero carbonado con anticorrosivo o AISI 304
Video del equipo
Filtro autolimpiante gravitacional — demostración
Aplicaciones industriales
Pulpa y papel
- Reducción de la concentración de fibras en agua de proceso
- Separación de fibras largas en circuitos de agua blanca
- Reciclaje de agua blanca — reúso en el proceso
- Espesamiento de fibras para reducción de DBO y DQO en efluentes
Agua superficial y proceso
- Filtración de agua de río, lago, pozo y surgentes
- Agua de procesos industriales con alta carga orgánica
- Filtración en torres de enfriamiento con biofilm y algas
- Protección de picos rociadores y sellos de bomba de vacío
Pretratamiento y reúso
- Pretratamiento en plantas de ósmosis inversa
- Filtración en sistemas de riego con agua de fuente superficial
- Pretratamiento de efluentes con alta carga fibrosa
- Reciclaje de agua en procesos industriales
Gravitacional vs. autolimpiante convencional
Ambos son autolimpiantes, pero el gravitacional está optimizado para sólidos fibrosos y altas cargas que colmatarían un tamiz vertical convencional.
| Variable | Este equipo | Alternativa |
|---|---|---|
| Tipo de sólido preferido | Fibrosos, orgánicos, biomasa, algas | Arena, sólidos rígidos, finos minerales |
| Mecanismo de limpieza | Brazo giratorio + rociadores sobre tamiz horizontal | Colector succionador sobre tamiz cilíndrico vertical |
| Caudal por unidad | 100–230 m³/h | 1–1.600 m³/h (hidráulico) |
| Micronaje disponible | 80–250 µm | 20–3.000 µm |
| Presión mínima | 0,2 bar | Diferencial de proceso o motor eléctrico |
| Sólidos compresibles y adhesivos | ✓ Maneja bien — limpieza por rociadores | Puede colmatar más rápido en tamiz vertical |
Ventajas operativas
Eficaz con sólidos que colmatan otros sistemas
El brazo giratorio con rociadores limpia eficientemente fibras, algas y biomasa que se adhieren y compactan en tamices convencionales.
Baja presión de trabajo
Opera con apenas 0,2 bar de presión mínima — adecuado para sistemas donde la presión disponible es baja.
Alta superficie de filtración
Hasta 2,54 m² de superficie filtrante en configuración estándar. Permite manejar altas cargas de sólidos sin colmatación prematura.
Sin interrupción del proceso
El caudal de agua filtrada continúa durante el ciclo de limpieza del tamiz horizontal.
Agua de lavado retorna al proceso
El agua usada en el retrolavado de rociadores retorna al compartimiento de agua filtrada, minimizando el consumo hídrico.
Doble tamiz de protección
Un tamiz en la pared del compartimiento de residuos retiene los sólidos y evita su retorno al agua filtrada.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Caudal | 100 a 230 m³/h por unidad | Para mayor caudal: baterías en paralelo |
| Micronaje | 80 a 250 µm | Rango específico del modelo gravitacional |
| Tipo de sólido | Fibrosos, orgánicos, biomasa | Ideal para industria de celulosa y papel, aguas superficiales |
| Presión mínima | 0,2 bar | Bajo requerimiento — apto para baja presión |
| Material tamiz | AISI 316 | Verificar compatibilidad con el fluido |
| Material cuerpo | Acero carbonado + anticorrosivo / AISI 304 | Consultar para fluidos más agresivos |
| Superficie de filtración | Hasta 2,54 m² | Según caudal y carga de sólidos |
Dimensionar filtro gravitacional
Infórmenos el tipo de sólido, caudal, concentración de sólidos y fuente de agua.
