Filtros de cartucho y bolsa para pulido y bajo micronaje
Filtración de alta pureza para procesos que requieren control preciso del corte de partícula. Apertura clamp para recambio rápido sin herramientas. Etapa de seguridad antes de membranas de ósmosis inversa.

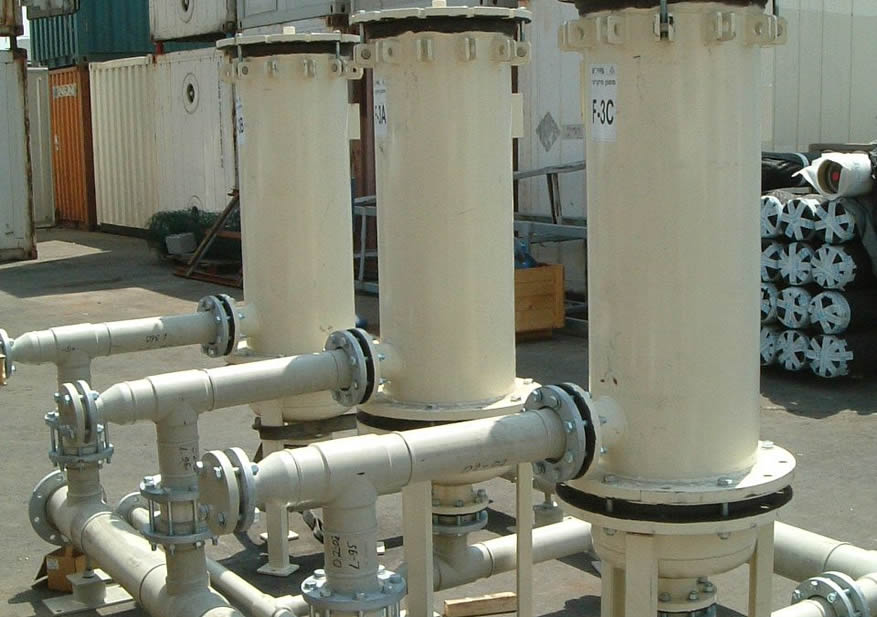

Filtración en línea de alta pureza

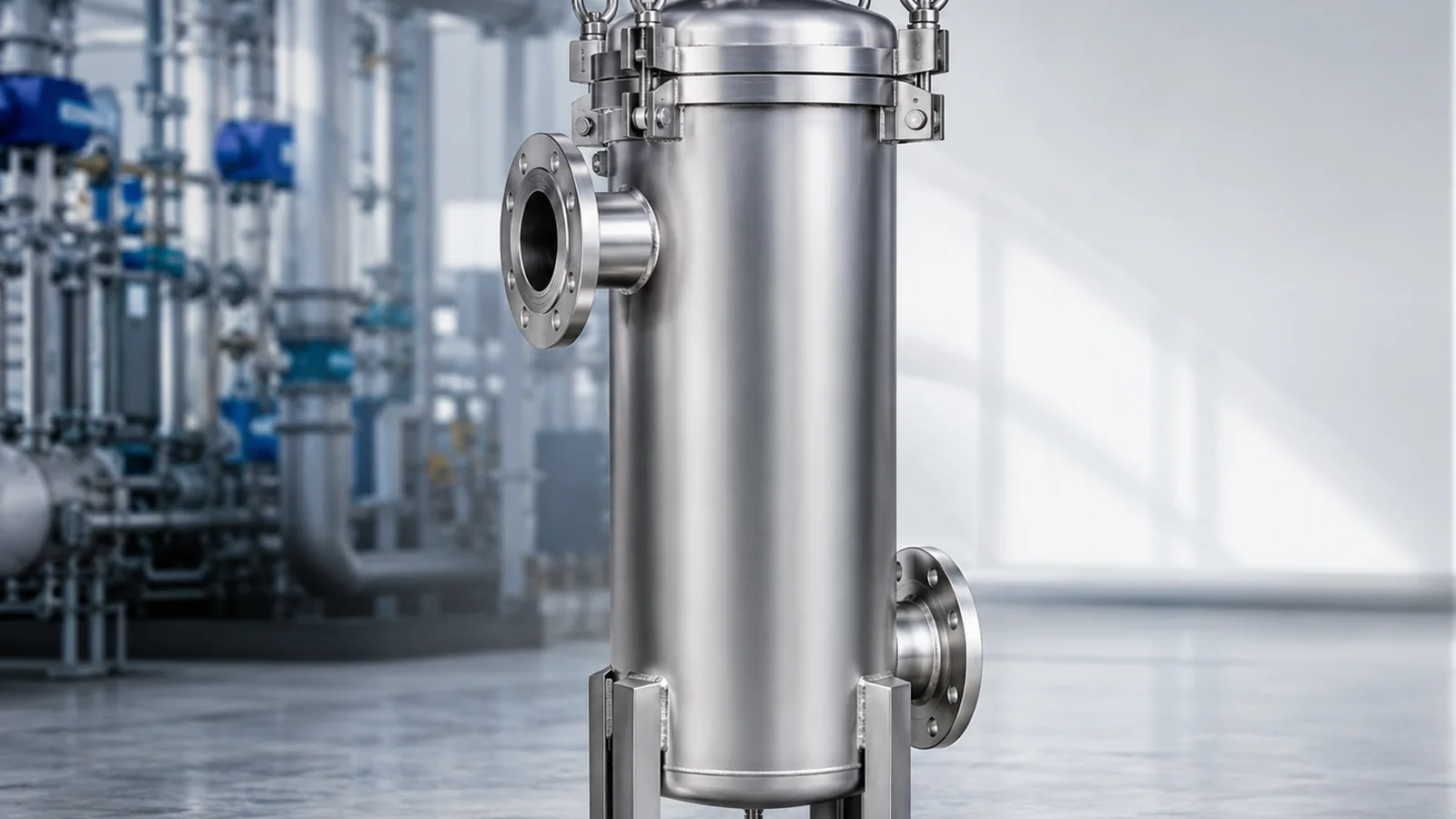

El líquido entra al cuerpo del filtro por la parte superior, pasa a través de los cartuchos o bolsas filtrantes y sale por la parte inferior. Los sólidos de mayor tamaño que el micronaje del elemento quedan retenidos en el elemento filtrante. Cuando la caída de presión supera el límite operativo, el elemento se reemplaza.
Fabricado en acero al carbono, acero inoxidable AISI 316 u otros materiales a pedido. Apertura clamp para recambio rápido del cartucho o bolsa sin herramientas especiales. Presión de trabajo según configuración del equipo. Caudal de diseño según modelo y cantidad de elementos filtrantes. Temperatura de operación según el fluido, el material del cuerpo y el elemento filtrante seleccionado.
Diferencia entre cartucho y bolsa
Filtro de cartucho
- Micronaje: amplio rango disponible — mayor fineza de filtrado que el filtro de bolsa
- Retención por profundidad o por superficie, según el tipo de elemento seleccionado
- Menor caudal por elemento — se usan varios en paralelo dentro del mismo cuerpo
- Aplicación típica: pulido final, etapa de seguridad antes de membranas OI, alta pureza
Filtro de bolsa
- Micronaje: mayor que el cartucho — mayor capacidad de retención de sólidos por elemento
- Mayor caudal por elemento — adecuado para caudales medianos con moderada carga de sólidos
- Aplicación típica: pre-filtración de proceso, fluidos con sólidos de mayor tamaño
Criterio de selección cartucho vs. bolsa
- Micronaje muy fino requerido → cartucho
- Alta carga de sólidos de mayor tamaño → bolsa (mayor capacidad por elemento)
- Fluido de alto valor o peligroso → cartucho (menor volumen de purga al reemplazar)
- Caudales muy altos con sólidos moderados → bolsa o batería de cartuchos en paralelo
Aplicaciones industriales
Etapa de seguridad y pulido final
- Etapa de seguridad antes de membranas de ósmosis inversa — grado de retención fino seleccionado según la aplicación
- Pulido final en procesos de alta pureza
- Agua de alimentación de calderas — última etapa antes del generador
Procesos industriales
- Filtrado continuo en línea de alimentación de agua de proceso
- Agua de refrigeración para protección de sellos de bombas e instrumentación
- Procesos farmacéuticos y alimenticios que requieren alta pureza
Fluidos especiales
- Solventes y reactivos de alto valor donde el volumen de purga debe minimizarse
- Fluidos de proceso donde el elemento descartable permite trazabilidad del filtrado
- Aplicaciones donde el retrolavado no es posible por la naturaleza del fluido
Cartucho vs. otras tecnologías de filtración final
El cartucho o bolsa es la etapa final de filtración en sistemas de tratamiento donde otras tecnologías cubrieron las etapas previas.
| Variable | Este equipo | Alternativa |
|---|---|---|
| Grado de retención alcanzable | Fino — el más alto entre tecnologías de filtración mecánica | El grado se define según el nivel de pulido requerido y el tipo de elemento |
| Alta carga de sólidos | No recomendado — colmata rápido | Sí — autolimpiante o multimedia |
| Fluido de alto valor | Sí — bajo volumen de purga | Varía por tecnología |
| Reutilizable | No — elemento desechable | Sí — autolimpiante / multimedia |
| Costo por litro tratado (baja carga) | Bajo — elemento económico | Variable |
| Costo por litro tratado (alta carga) | Alto — recambio frecuente | Bajo — retrolavado |
| Trazabilidad del elemento | Alta — número de lote del cartucho | No aplica |
Ventajas del filtro de cartucho y bolsa
Micronaje más fino del mercado
El grado de retención de los cartuchos es el más fino disponible en filtración mecánica de proceso — sin necesidad de membranas de ósmosis inversa. El nivel exacto se define según la aplicación y el tipo de elemento seleccionado.
Trazabilidad del elemento filtrante
Cada cartucho tiene número de lote y especificación certificada. Fundamental en procesos farmacéuticos y alimenticios con requisitos de trazabilidad.
Recambio rápido sin herramientas
La apertura clamp permite reemplazar el elemento filtrante en minutos, minimizando el tiempo de parada del proceso.
Amplia variedad de materiales
Polipropileno, fibra de vidrio, carbón activado, acero inoxidable — cada material adecuado para un tipo de fluido y rango de temperatura.
Bajo volumen de purga
Sin retrolavado — el fluido del proceso no se mezcla con agua de lavado. Fundamental para fluidos de alto valor económico.
Fácil dimensionamiento
El sistema escala fácilmente: más cartuchos en paralelo dentro del mismo cuerpo, o cuerpos adicionales, según el caudal requerido.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Micronaje | Amplio rango — según modelo y aplicación | Seleccionar según objetivo de filtración y equipo a proteger |
| Caudal | Según modelo — informar caudal nominal | Define el número de cartuchos y el tamaño del cuerpo |
| Temperatura | Estándar y alta temperatura — según material del elemento | Informar temperatura del fluido al especificar |
| Presión | Estándar y alta presión según modelo — a pedido | Informar presión disponible |
| Material del cuerpo | Acero al carbono / AISI 316 / Otros | Según fluido y condiciones de corrosión |
| Material del cartucho | PP / Fibra de vidrio / GAC / AISI inox | Según fluido, temperatura y requerimiento de pureza |
| Tipo de retención | Por profundidad / Por superficie | Por profundidad: mayor capacidad de retención. Por superficie: mayor área de filtración |
| Reemplazo del elemento | Por caída de presión diferencial | Monitorear ΔP para determinar el momento de recambio |
Dimensionar filtro de cartucho o bolsa
Infórmenos micronaje requerido, caudal, temperatura, fluido y aplicación final.
