Hidrociclones para filtración de miscella y retención de finos

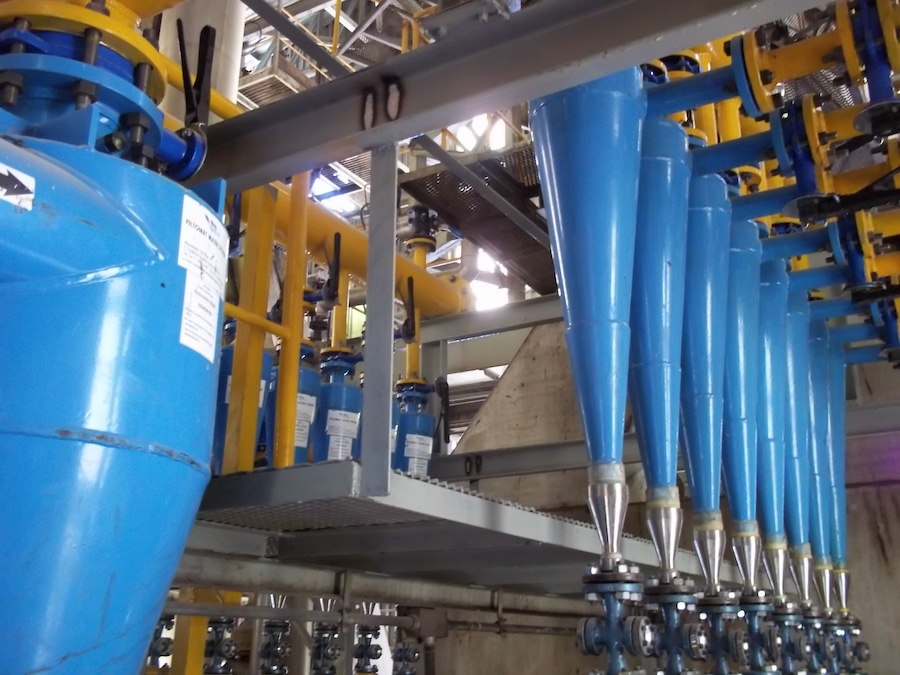

Batería de hidrociclones en línea, sin tanque inferior, para separar finos de soja, girasol y otras oleaginosas de la miscella. La corriente concentrada se retorna al extractor o al punto definido por ingeniería.
Por qué la miscella requiere un hidrociclón específico
La miscella es la mezcla de solvente —típicamente hexano— y aceite vegetal producida durante la extracción por solvente de oleaginosas. La separación debe dimensionarse para la diferencia de densidad real, la granulometría y concentración de finos, la viscosidad, la temperatura y el caudal de cada planta.
La batería de hidrociclones trabaja en línea y no utiliza tanque inferior. La fuerza centrífuga divide la alimentación en una corriente de miscella con menor carga de finos y otra corriente concentrada. Esta última se conduce por cañería de retorno al extractor o al punto del proceso definido durante la ingeniería.
Al no incorporar partes móviles en el cuerpo del hidrociclón, la solución reduce componentes rotativos en contacto con el solvente. Cuerpo, conexiones, juntas y materiales se seleccionan según solvente, temperatura, presión, abrasividad y clasificación de área de la planta.
Separación continua en línea, sin tanque inferior
Circuito cerrado de separación
La batería no utiliza mallas ni cartuchos y no requiere ciclos de retrolavado. La miscella con menor carga de finos continúa hacia evaporación; la corriente concentrada se retorna al extractor o al punto de proceso definido. No se incorpora un tanque inferior abierto de recolección.
- Sin partes móviles en el cuerpo; el desgaste depende de la abrasividad
- La corriente concentrada de finos retorna por un circuito cerrado
- Sin consumo adicional de solvente para limpieza
- Inspección y mantenimiento definidos según condiciones de servicio
Datos necesarios para validar el diseño
- Caudal nominal, mínimo y máximo de miscella
- Presión disponible y pérdida de carga admisible
- Distribución granulométrica, concentración y densidad de finos
- Viscosidad, temperatura y concentración de aceite
- Solvente, materiales compatibles y clasificación de área
Aplicaciones en industria aceitera
Extracción por solvente
- Retención de finos de soja antes del destilador
- Retención de finos de girasol, canola y otras oleaginosas
- Protección de intercambiadores de calor en la línea de miscella
- Protección de bombas y válvulas en circuitos de miscella
Pretratamiento y pureza
- Contribuye a reducir el arrastre de finos hacia etapas posteriores
- Puede reducir ensuciamiento de destiladores e intercambiadores
- El desempeño se valida con los datos y condiciones de cada proceso
Por qué el hidrociclón en miscella
Sin energía adicional
Puede aprovechar la presión diferencial disponible; la necesidad de bombeo se verifica con el balance hidráulico del circuito.
Sin partes móviles en zona de solvente
Para instalaciones en zonas clasificadas, la configuración del equipo debe definirse según los requerimientos de seguridad del proyecto.
Protección de equipos principales
La menor carga de finos puede reducir el ensuciamiento por sólidos en destiladores e intercambiadores, según el desempeño validado para el proceso.
Operación continua
No utiliza ciclos de retrolavado. La continuidad, inspección y mantenimiento se definen según la configuración y las condiciones de operación.
Materiales específicos para el solvente
Cuerpo, conexiones, juntas y sellos se seleccionan según el solvente, la temperatura, la presión y la clasificación de área aplicable.
Menor interferencia de finos
La separación busca disminuir el arrastre de finos hacia destilación. El resultado debe verificarse con datos de operación y criterios acordados para cada planta.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Tipo de oleaginosa | Soja / Girasol / Canola / Otra | Cada oleaginosa tiene finos de diferente densidad y tamaño |
| Concentración de finos | mg/kg en la miscella — estimada | Consultar con análisis de miscella en planta |
| Caudal de miscella | m³/h — consultar | Para mayor caudal: baterías en paralelo |
| Temperatura de proceso | Según etapa del proceso de extracción | Consultar temperatura de operación con Filtomat Water Systems |
| Tipo de solvente | Hexano / Otro solvente | Determina materiales y compatibilidad química de juntas |
| Presión de operación | Según modelo — se define según el fluido y las condiciones de operación | Definir presión disponible en el punto de instalación |
| Clasificación de área | Según normativa y plano de clasificación de la planta | Definir requisitos eléctricos, mecánicos y de hermeticidad con Seguridad e Ingeniería |
Evaluación técnica para miscella
Infórmenos el oleaginoso, caudal de miscella, concentración estimada de finos y temperatura de proceso.
