Hidrociclón sólido-líquido para separación de sólidos densos
Separación de arena, limo y sólidos densos por fuerza centrífuga. Sin partes móviles — mínimo mantenimiento y alta confiabilidad. Para agua industrial, pozos, minería y protección de equipos hidráulicos.
Cómo funciona el hidrociclón
El hidrociclón genera una fuerza centrífuga que impulsa las partículas más pesadas que el fluido hacia la pared interna del cuerpo cónico, donde descienden en espiral hasta la cámara de recolección inferior (underflow). El líquido clarificado, con las partículas más livianas, se desplaza en sentido contrario — hacia el centro y luego hacia arriba — saliendo por la salida superior (overflow).
Este proceso de separación es completamente físico — no requiere energía adicional más allá de la presión diferencial del proceso, ni elementos filtrantes que se reemplacen ni partes móviles que se desgasten. La eficiencia de separación depende de la diferencia de densidad entre el sólido y el líquido, del tamaño de partícula y del caudal de alimentación.
Disponibles en configuración individual o en baterías de múltiples ciclones en paralelo para caudales mayores. Los cuerpos pueden ser de acero al carbono revestido, acero inoxidable o materiales especiales. Con recubrimientos internos antiabrasivos opcionales para aplicaciones con muy alto contenido de arena.
Sin ciclo de limpieza — purga continua o controlada
Por qué no hay ciclo de limpieza
El hidrociclón no tiene elementos filtrantes que se colmaten. Los sólidos separados salen continuamente por el underflow (parte inferior) hacia la cámara de recolección. Esta es una de sus principales ventajas operativas: la operación es continua sin ciclos de limpieza, sin paradas y sin intervención del operador.
- Los sólidos salen por el underflow en forma de corriente concentrada de sólidos
- La válvula de underflow puede ser fija (apertura constante) o controlada (apertura temporizada)
- Para caudales variables: baterías de ciclones con control de caudal activo
- Sin consumo de agua de lavado — el proceso de separación no genera efluente adicional
Características técnicas
- Presión de trabajo mínima: 1,8 bar
- Presión de trabajo máxima: según modelo — consultar para cada aplicación
- Sin partes móviles — mantenimiento mínimo
- Separación eficiente de arena, lodos y partículas en suspensión
- Recubrimiento antiabrasivo interno opcional para alta carga de arena
Video del equipo

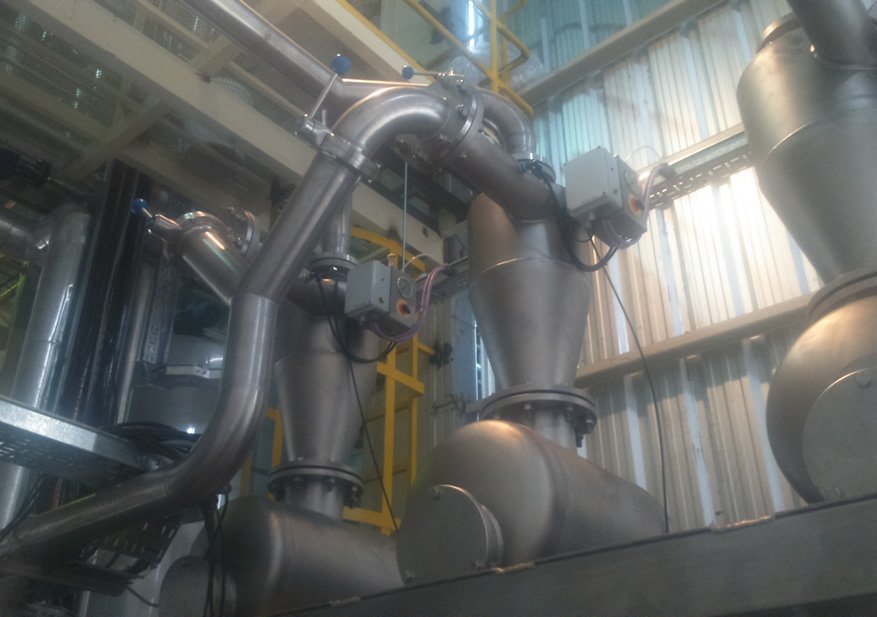

Hidrociclón separador ciclónico en operación
Aplicaciones industriales
Agua de pozos y sistemas industriales
- Separación de arena en agua de pozo
- Protección de bombas, válvulas y equipos hidráulicos
- Pretratamiento en circuitos industriales con arena
Oil & Gas
- Agua de formación — separación de arena antes de reinyección
- Protección de equipos de fondo de pozo
- Separación en sistemas de agua de proceso
Minería
- Clasificación y espesamiento de pulpas minerales
- Separación de sólidos en circuitos de molienda
- Clasificación por densidad en procesamiento de minerales
Industria general
- Protección de intercambiadores y membranas
- Separación de sólidos en fluidos de proceso
- Pretratamiento antes de filtros de pulido
Hidrociclón vs. filtro autolimpiante
Tecnologías complementarias — la elección depende del tipo de sólido y las condiciones del proceso.
| Variable | Este equipo | Alternativa |
|---|---|---|
| Principio de separación | Fuerza centrífuga — por densidad | Tamizado mecánico — por tamaño |
| Partes móviles | Ninguna | Mecanismo de limpieza (motor o hidráulico) |
| Sólidos flotantes o de densidad similar al fluido | Baja eficiencia | ✓ Retención eficiente — independiente de densidad |
| Sólidos densos (arena, limo, minerales) | ✓ Separación eficiente | Eficiente pero requiere ciclos de limpieza |
| Mantenimiento | Mínimo — sin partes que desgasten | Bajo — mantenimiento del mecanismo de limpieza |
| Energía adicional | Solo presión diferencial del proceso | Presión + eventualmente motor eléctrico |
| Concentración de sólidos alta | ✓ Sin colmatación — sólidos salen continuamente | Aumenta frecuencia de limpieza |
Ventajas operativas del hidrociclón
Sin partes móviles
Eliminación del desgaste mecánico. Sin rodamientos, motores ni mecanismos que fallen o requieran lubricación. La vida útil del equipo depende principalmente del desgaste abrasivo del cuerpo.
Operación continua 24/7
Sin ciclos de limpieza ni paradas. Los sólidos salen continuamente por el underflow durante toda la operación.
Alta confiabilidad
La simplicidad del principio de operación — solo presión diferencial y geometría — resulta en equipos muy confiables en condiciones de proceso variables.

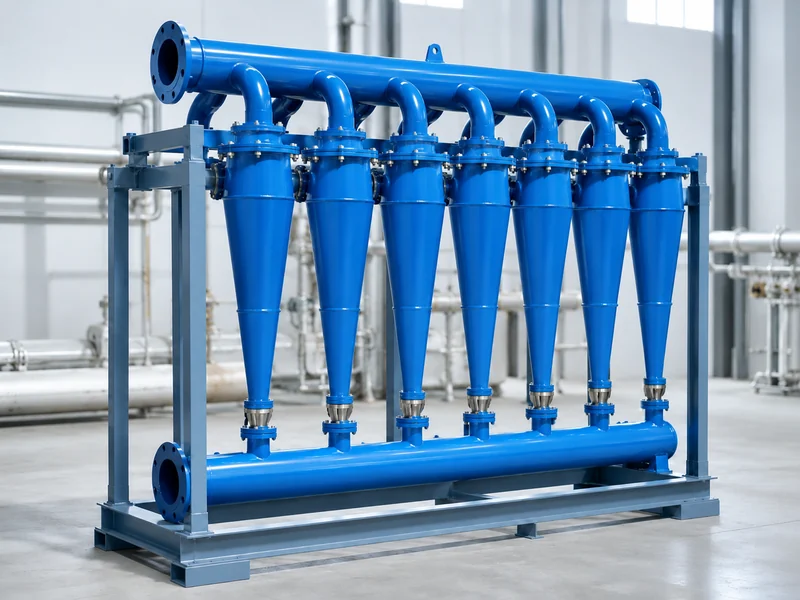

Escalable en batería
Para caudales mayores al de un solo ciclón se instalan baterías de múltiples ciclones en paralelo, manteniendo la misma eficiencia de separación.
Sin consumo de agua de lavado
El proceso de separación no genera efluente adicional — los sólidos salen concentrados por el underflow.
Bajo costo operativo
Sin consumibles, sin agua de lavado, sin energía adicional. Solo la presión diferencial del proceso acciona la separación.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Densidad del sólido | Mayor que el fluido | Diferencial de densidad mínimo para eficiencia aceptable |
| Tamaño de partícula | retención fina según densidad y tamaño del sólido mínimo (según densidad) | Partículas muy finas de baja densidad: baja eficiencia |
| Caudal | Consultar por modelo y diámetro | Para mayor caudal: baterías en paralelo |
| Presión de operación | 1,8 a 90 bar | Diferencial mínimo necesario para la separación |
| Material del cuerpo | Acero al carbono / AISI 304 / AISI 316 | Revestimiento de goma o protección antiabrasiva según fluido y carga de sólidos |
| Concentración de sólidos entrada | Consultar por modelo | Alta concentración → evaluar descarga continua de underflow |
| Fluido | Agua / Aceite / Miscella / Pulpa mineral | Cada fluido requiere geometría específica del ciclón |
Dimensionar hidrociclón sólido-líquido
Infórmenos caudal, densidad del sólido, tamaño de partícula, presión disponible y tipo de fluido.
