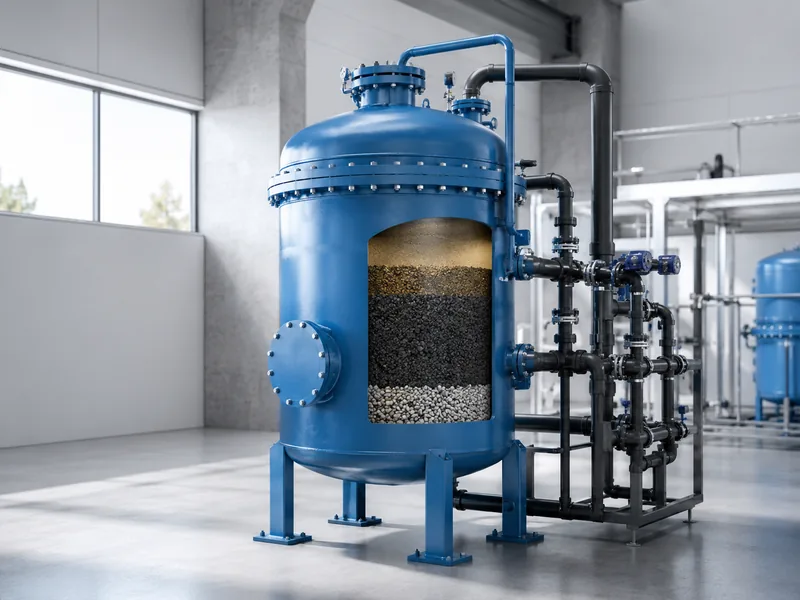

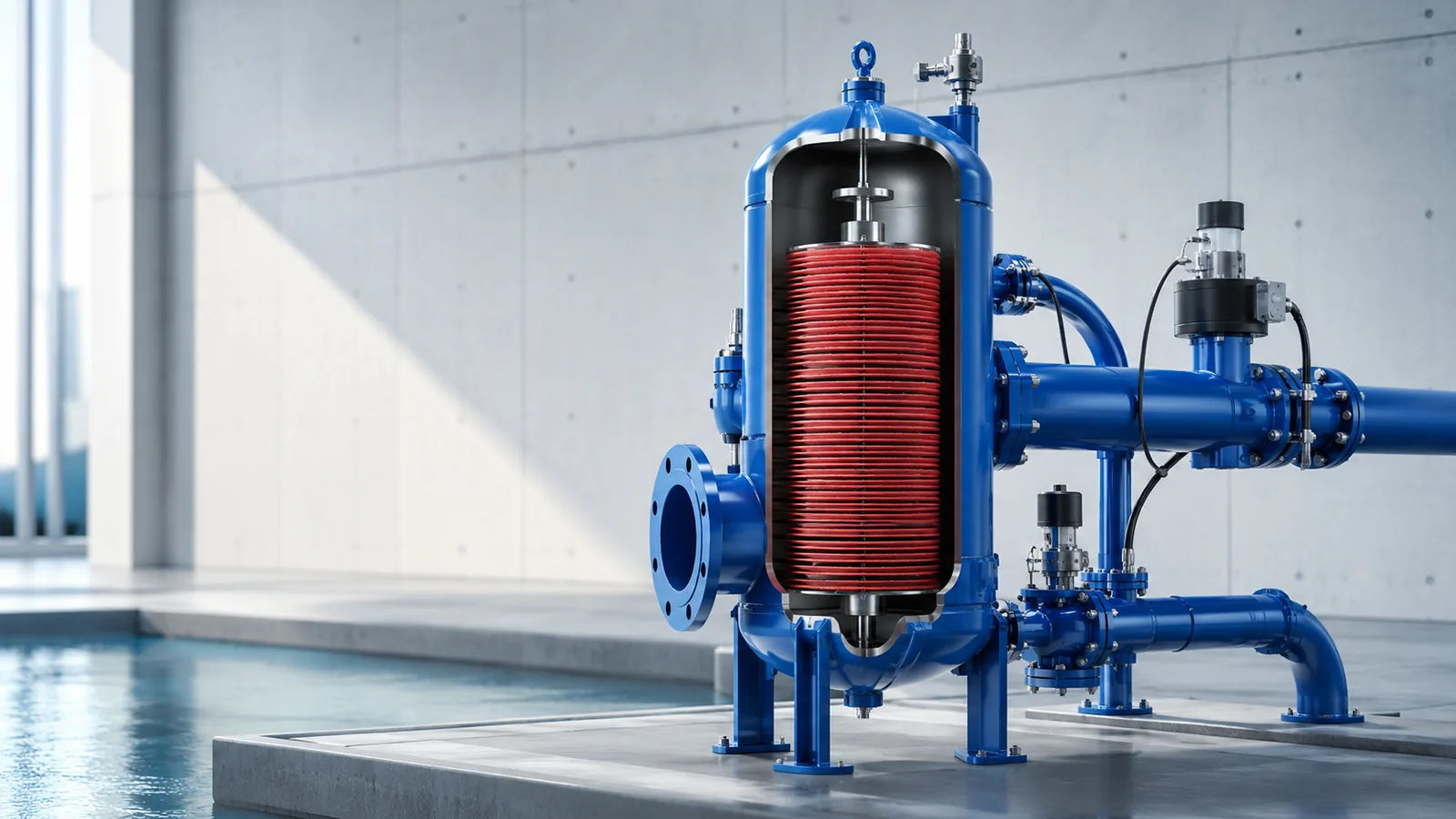

Filtro multimedia de granate para filtración profunda
Medio filtrante de alta gravedad específica y dureza para filtración de agua de fracking, flowback y procesos con alta carga de sólidos. En combinación con otros medios: mayor caudal, mayor carga de sólidos y menor micronaje. Cumple AWWA B100-96.
Cómo funciona el filtro multimedia
El agua cruda ingresa por la parte superior del filtro. Las partículas en suspensión son retenidas por el manto filtrante de granate (garnet) a medida que el fluido lo atraviesa en sentido descendente. El agua filtrada pasa por los difusores de filtración cónicos hacia la cámara inferior y sale por el punto de salida en la parte inferior del filtro.
La estructura del filtro incluye una placa de difusión inferior que separa el equipo en dos cámaras. Sobre la placa están montados difusores cónicos especiales que favorecen una distribución homogénea del flujo sobre el manto filtrante — tanto durante la filtración como durante el retrolavado. Este diseño reduce la formación de canalizaciones preferenciales de flujo que podrían afectar la eficiencia de filtración.
El granate (garnet) es un mineral de alta gravedad específica y alta dureza que ofrece ventajas específicas como medio filtrante: en filtros multicapa (antracita + arena + granate), actúa como capa de pulido final reteniendo partículas más finas. Su alta densidad permite velocidades de retrolavado más altas sin arrastre del medio. Cumple con las especificaciones AWWA B100-96. Ideal para agua de fracking y flowback en industria petrolera.
Retrolavado automático del medio filtrante
Cuándo se activa el retrolavado
- Por diferencial de presión: cuando la pérdida de carga entre entrada y salida supera el valor predeterminado
- Por temporizador: retrolavado a intervalos configurados, independientemente de la carga de sólidos
- Combinado: la condición que se cumpla primero activa el retrolavado
Secuencia de retrolavado
- El agua de retrolavado ingresa por la parte inferior, atraviesa los difusores cónicos y expande el medio filtrante de manera uniforme sobre toda la superficie.
- El medio filtrante elevado libera los sólidos atrapados — el diseño de difusores favorece una elevación homogénea y reduce zonas de canalización.
- Las impurezas desprendidas son arrastradas hacia la salida de purga superior.
- Al finalizar el retrolavado, el medio filtrante sedimenta y el filtro vuelve a la operación normal.
Video del equipo
Proceso de retrolavado en filtro multimedia
Aplicaciones industriales

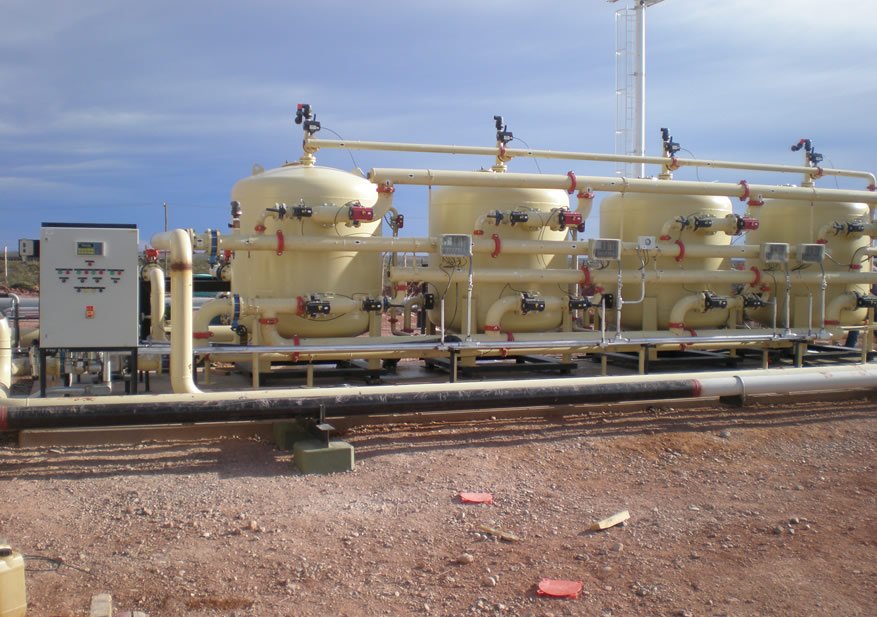

Oil & Gas — fracking
- Filtración y reúso de agua de flowback en industria petrolera
- Agua de formación — remoción de sólidos e hidrocarburos de bajo micronaje
- Pretratamiento para reinyección de agua de formación
Filtración multicapa
- Capa de pulido final en filtros antracita-arena-granate
- Mayor retención de sólidos finos que con arena sola
- Soporte de alta densidad para otros medios filtrantes
Procesos con alta carga
- Clarificación de agua con sólidos densos
- Procesos donde se requiere mayor carga de sólidos por m² de superficie filtrante
Ventajas del filtro multimedia
Alta gravedad específica — diseño único
La densidad del granate permite soportar mayores velocidades de retrolavado sin perder el medio filtrante, y mayor carga de sólidos por m² de superficie.
Mayor retención en filtros multicapa
En combinación con antracita y arena, el granate como capa inferior retiene partículas más finas que las que pasarían por arena sola.
Alta dureza — larga vida útil
La alta dureza del granate reduce la disgregación de las partículas bajo el esfuerzo de filtración y retrolavado. Proporciona años de servicio confiable.
Especificación AWWA B100-96
El granate utilizado cumple con especificaciones técnicas reconocidas para medios filtrantes.
Resistente a HC en agua de fracking
Su composición mineral lo hace adecuado para agua con presencia de hidrocarburos — agua de flowback y formación.
Mismo proceso de retrolavado
El retrolavado se realiza por expansión ascendente del lecho, idéntico al de arena. Sin diferencias operativas para el personal.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Medio filtrante | granate (garnet) | |
| Presión de operación | 1 a 16 bar | Consultar modelo para presiones mayores |
| Material del cuerpo | AISI 304 / AISI 316 / FRP | Según fluido y agresividad química |
| Activación retrolavado | ΔP / Temporizador / Combinado | |
| Control | PLC / Válvula multivía automática | |
| Temperatura | Consultar por modelo | según fluido, material y condiciones de operación |
| Calidad del agua de salida | Según medio filtrante y caudal | Definir objetivo de turbidez o SDI |
Dimensionar filtro filtro multimedia de granate
Infórmenos calidad del agua de entrada, caudal, objetivo de filtración y aplicación.
