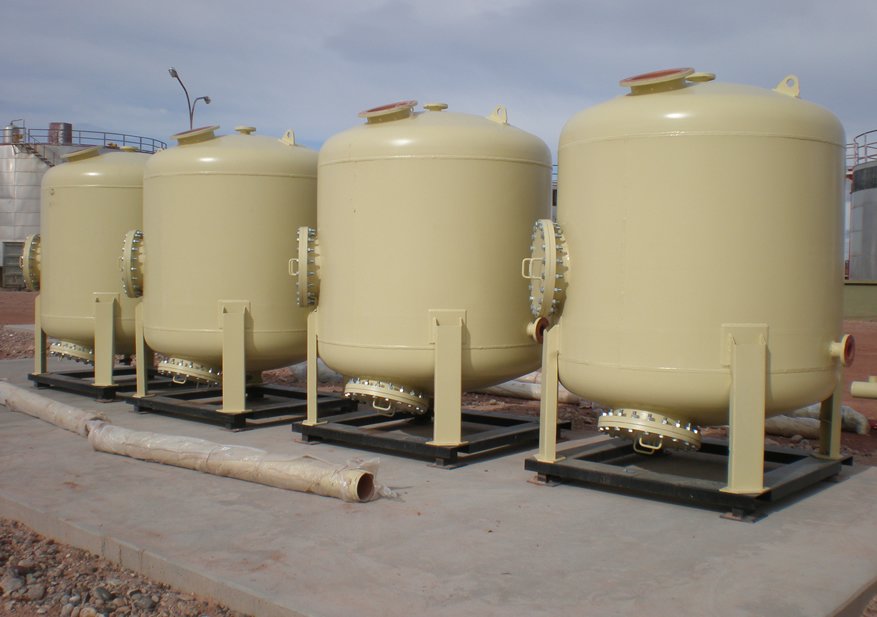

Filtro de carbón activado para agua de proceso y ósmosis inversa
Adsorción de cloro libre, trihalometanos, pesticidas, herbicidas, olores y sabores. Protección de membranas de ósmosis inversa. Clarificación de jarabes de azúcar y purificación de glicerina.

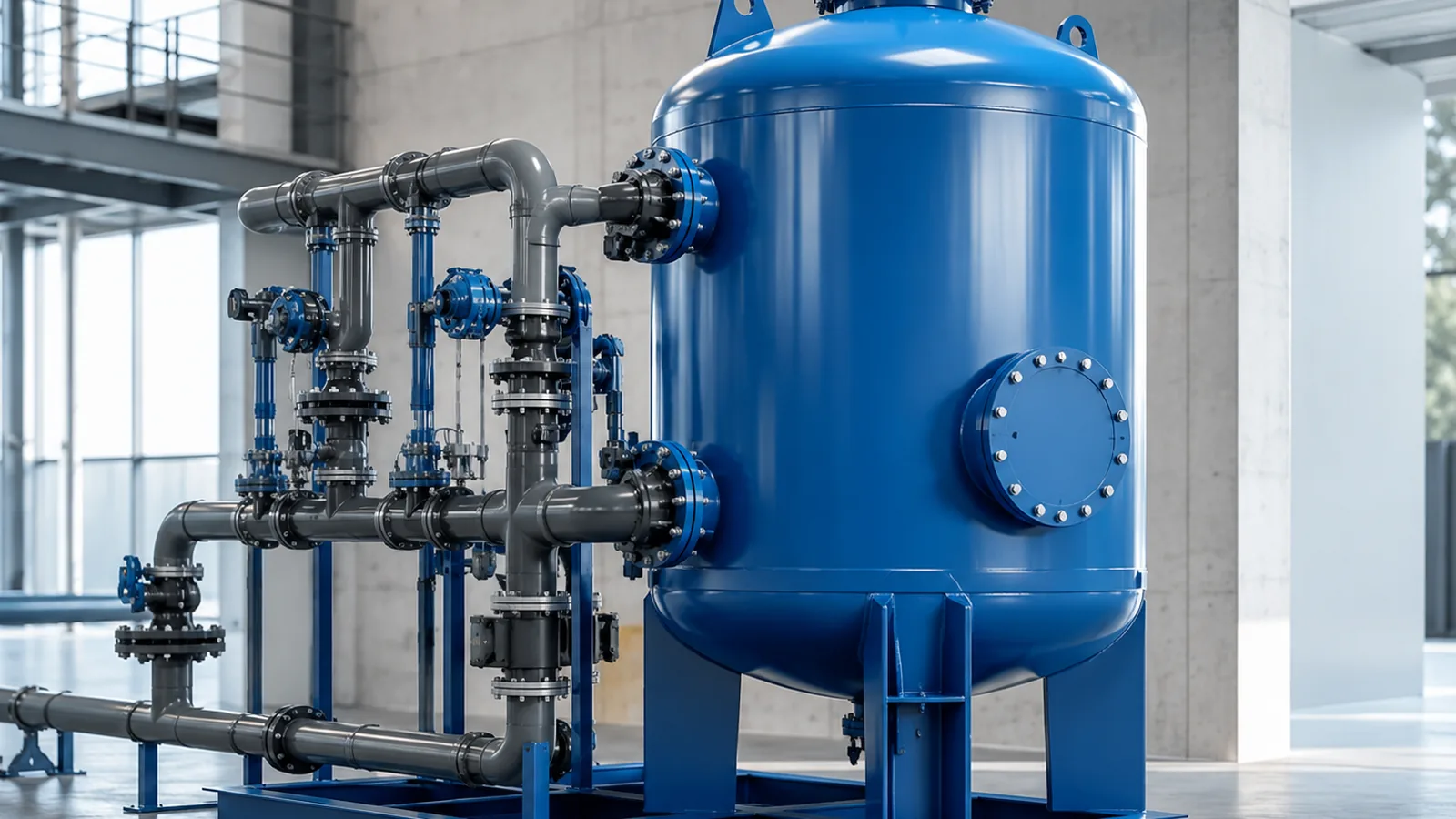

Cómo funciona el filtro multimedia
El agua cruda ingresa por la parte superior del filtro. Las partículas en suspensión son retenidas por el manto filtrante de carbón activado granular (CAG) a medida que el fluido lo atraviesa en sentido descendente. El agua filtrada pasa por los difusores de filtración cónicos hacia la cámara inferior y sale por el punto de salida en la parte inferior del filtro.
La estructura del filtro incluye una placa de difusión inferior que separa el equipo en dos cámaras. Sobre la placa están montados difusores cónicos especiales que favorecen una distribución homogénea del flujo sobre el manto filtrante — tanto durante la filtración como durante el retrolavado. Este diseño reduce la formación de canalizaciones preferenciales de flujo que podrían afectar la eficiencia de filtración.
El carbón activado granular (CAG) tiene una superficie específica muy alta que le confiere una capacidad de adsorción excepcional para compuestos orgánicos, cloro libre, trihalometanos (THMs), pesticidas, herbicidas y otras sustancias que afectan la calidad organoléptica del agua. El cloro libre presente en el agua de red destruye las membranas de poliamida de los sistemas de OI — el carbón activado es la barrera estándar de protección.
Retrolavado automático del medio filtrante
Cuándo se activa el retrolavado
- Por diferencial de presión: cuando la pérdida de carga entre entrada y salida supera el valor predeterminado
- Por temporizador: retrolavado a intervalos configurados, independientemente de la carga de sólidos
- Combinado: la condición que se cumpla primero activa el retrolavado
Secuencia de retrolavado
- El agua de retrolavado ingresa por la parte inferior, atraviesa los difusores cónicos y expande el medio filtrante de manera uniforme sobre toda la superficie.
- El medio filtrante elevado libera los sólidos atrapados — el diseño de difusores favorece una elevación homogénea y reduce zonas de canalización.
- Las impurezas desprendidas son arrastradas hacia la salida de purga superior.
- Al finalizar el retrolavado, el medio filtrante sedimenta y el filtro vuelve a la operación normal.
Video del equipo
Filtro multimedia — proceso de filtración y retrolavado
Aplicaciones industriales
Protección de membranas OI
- Reducción de cloro libre para proteger membranas de poliamida
- Adsorción de determinados compuestos orgánicos según el carbón y el tiempo de contacto
- Pretratamiento en sistemas de ósmosis inversa y nanofiltración
Agua potable y alimenticia
- Remoción de olores, sabores y cloro en agua potable
- Clarificación de jarabes de azúcar
- Purificación de glicerina en industria oleoquímica
- Tratamiento terciario de efluentes municipales e industriales
Tratamiento específico
- Agua proveniente de ríos, lagos y lagunas con materia orgánica
- Agua con presencia de pesticidas o herbicidas
- Agua de red con alto cloro residual
Ventajas del filtro multimedia
Reduce cloro que un filtro mecánico no retiene
El cloro libre no se retiene por tamizado físico. El carbón activado puede reducirlo por adsorción; el desempeño depende del tipo de carbón, el tiempo de contacto, la carga y la operación.
Amplio espectro de contaminantes
Adsorbe cloro, THMs, orgánicos, pesticidas, herbicidas, olores y sabores en una sola etapa.
Sin capa muerta bajo difusores
La distribución hidráulica busca reducir zonas muertas. El lecho de carbón requiere monitoreo, retrolavado y control microbiológico según la calidad de agua y el servicio.
Retrolavado eficiente
Los difusores cónicos favorecen la limpieza homogénea del lecho de carbón activado y reducen canalizaciones.
Vida útil según carga
La capacidad de adsorción del carbón es finita. Se monitorea con análisis de agua de salida. El reemplazo del carbón es simple.
Etapa estándar en trenes de pretratamiento
Posición estándar en el tren de pretratamiento: arena → carbón activado → cartucho de seguridad → membrana OI.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Medio filtrante | carbón activado granular (CAG) | |
| Presión de operación | 1 a 16 bar | Consultar modelo para presiones mayores |
| Material del cuerpo | AISI 304 / AISI 316 / FRP / Acero al carbono | Acero al carbono con revestimiento de goma según aplicación |
| Activación retrolavado | ΔP / Temporizador / Combinado | |
| Control | PLC / Válvula multivía automática | |
| Temperatura | Consultar por modelo | según fluido, material y condiciones de operación |
| Calidad del agua de salida | Según medio filtrante y caudal | Definir objetivo de turbidez o SDI |
Dimensionar filtro de carbón activado
Infórmenos calidad del agua de entrada, caudal, objetivo de filtración y aplicación.
