Filtro multimedia de arena para reducción de turbidez
Remoción de turbidez, sólidos en suspensión, coloides y carga orgánica en agua cruda de ríos, lagos, pozos y procesos industriales. Retrolavado automático por diferencial de presión o temporizador.

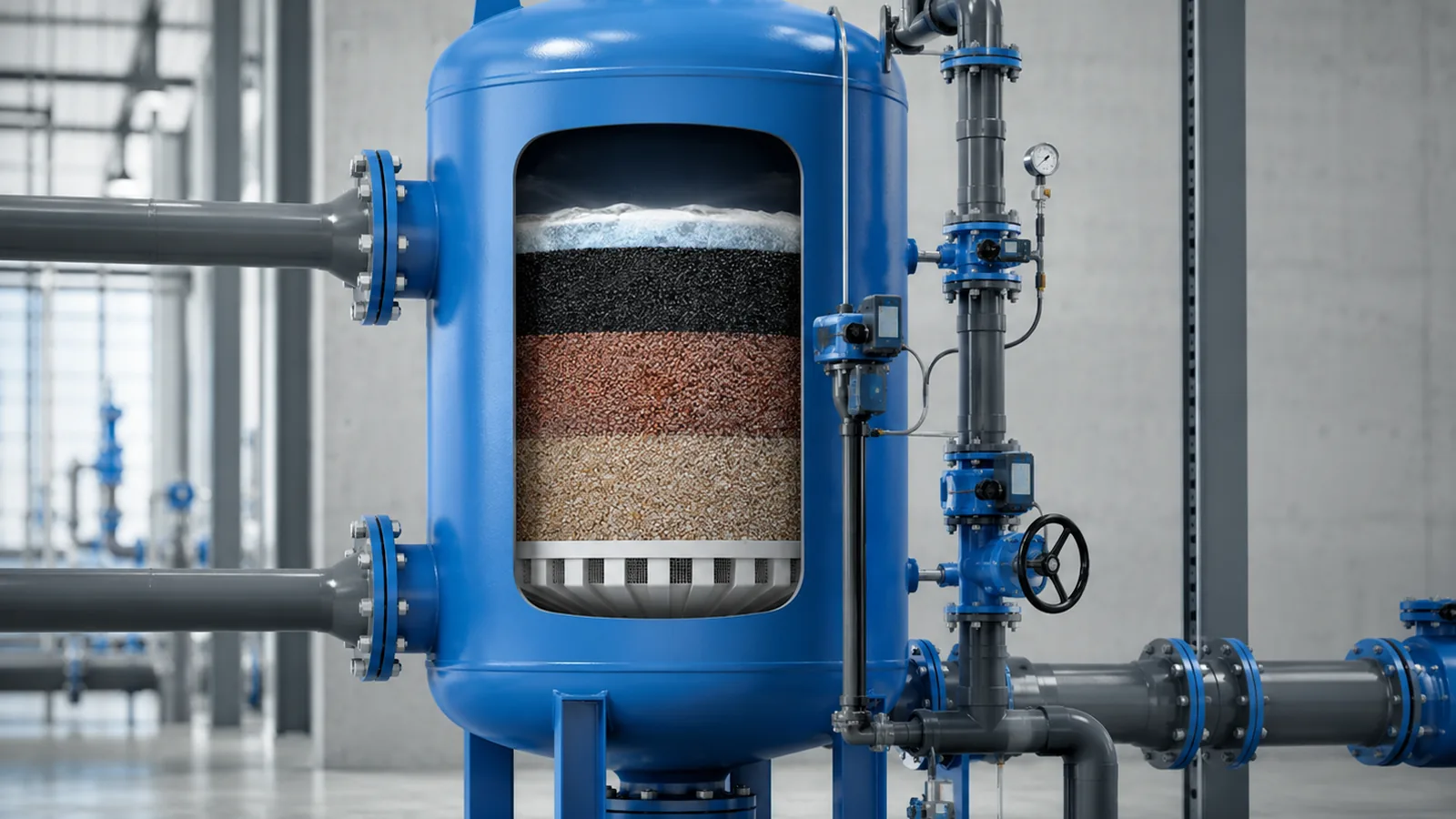

Cómo funciona el filtro multimedia
El agua cruda ingresa por la parte superior del filtro. Las partículas en suspensión son retenidas por el manto filtrante de arena sílice a medida que el fluido lo atraviesa en sentido descendente. El agua filtrada pasa por los difusores de filtración cónicos hacia la cámara inferior y sale por el punto de salida en la parte inferior del filtro.
La estructura del filtro incluye una placa de difusión inferior que separa el equipo en dos cámaras. Sobre la placa están montados difusores cónicos especiales que favorecen una distribución homogénea del flujo sobre el manto filtrante — tanto durante la filtración como durante el retrolavado. Este diseño reduce la formación de canalizaciones preferenciales de flujo que podrían afectar la eficiencia de filtración.
La arena sílice retiene partículas por adsorción superficial y tamizado físico. El retrolavado expansiona el lecho liberando los sólidos atrapados. Diseño sin capa filtrante debajo de los difusores: evita el desarrollo de microorganismos y algas en zonas muertas del filtro.
Retrolavado automático del medio filtrante
Cuándo se activa el retrolavado
- Por diferencial de presión: cuando la pérdida de carga entre entrada y salida supera el valor predeterminado
- Por temporizador: retrolavado a intervalos configurados, independientemente de la carga de sólidos
- Combinado: la condición que se cumpla primero activa el retrolavado
Secuencia de retrolavado
- El agua de retrolavado ingresa por la parte inferior, atraviesa los difusores cónicos y expande el medio filtrante de manera uniforme sobre toda la superficie.
- El medio filtrante elevado libera los sólidos atrapados — el diseño de difusores favorece una elevación homogénea y reduce zonas de canalización.
- Las impurezas desprendidas son arrastradas hacia la salida de purga superior.
- Al finalizar el retrolavado, el medio filtrante sedimenta y el filtro vuelve a la operación normal.
Video del equipo
Filtro multimedia — proceso de filtración
Retrolavado automático del medio filtrante
Aplicaciones industriales
Pretratamiento de membranas
- Primera etapa de pretratamiento para sistemas de ósmosis inversa
- Reducción de SDI (Silt Density Index) antes de las membranas
- Agua potable de ríos, lagos y canales con alta turbidez
Agua de proceso industrial
- Agua cruda de ríos, lagos, lagunas y pozos
- Agua de formación en industria petrolera
- Agua potable para industrias
Industria alimenticia y bebidas
- Agua de proceso para producción
- Pretratamiento en sistemas de purificación
- Agua de servicios — torres de enfriamiento
Ventajas del filtro multimedia
El más versátil de los medios filtrantes
Eficaz para turbidez, sólidos en suspensión, coloides y carga orgánica. Primera elección para clarificación general de agua.
Sin capa muerta bajo difusores
El diseño evita focos de desarrollo microbiano y algas que afectarían la calidad del agua filtrada.
Retrolavado eficiente
Los difusores cónicos favorecen la expansión homogénea del lecho de arena y ayudan a limpiar la superficie del medio filtrante.
Estándar de pretratamiento para OI
Etapa obligatoria en la mayoría de los trenes de pretratamiento para ósmosis inversa.
Bajo costo de medio filtrante
La arena sílice es económica y fácil de reponer cuando se requiere reemplazo por desgaste.
Control automático
Retrolavado por diferencial de presión o temporizador sin intervención del operador.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Medio filtrante | arena sílice | |
| Presión de operación | 1 a 16 bar | Consultar modelo para presiones mayores |
| Material del cuerpo | AISI 304 / AISI 316 / FRP | Según fluido y agresividad química |
| Activación retrolavado | ΔP / Temporizador / Combinado | |
| Control | PLC / Válvula multivía automática | |
| Temperatura | Consultar por modelo | según fluido, material y condiciones de operación |
| Calidad del agua de salida | Según medio filtrante y caudal | Definir objetivo de turbidez o SDI |
Dimensionar filtro filtro multimedia de arena
Infórmenos calidad del agua de entrada, caudal, objetivo de filtración y aplicación.
Iniciar consulta técnica
